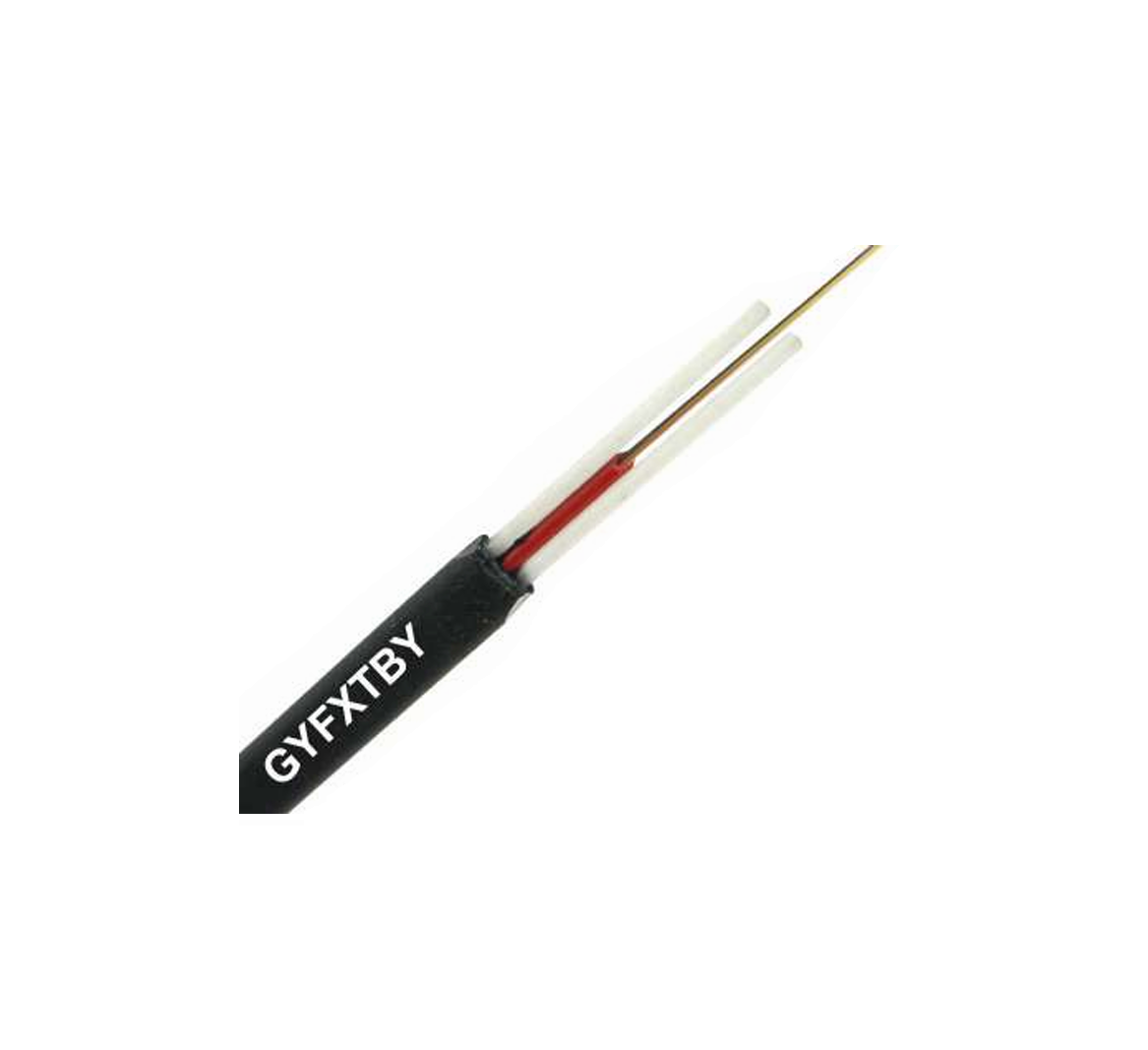

Cable de Fibra Óptica GYFXTBY – Tipo Flat Cable

El cable de fibra óptica GYFXTBY está diseñado para instalaciones exteriores que requieren alta resistencia mecánica y protección avanzada contra agentes ambientales. Su estructura tipo flat cable facilita la instalación en espacios reducidos o tendidos aéreos y subterráneos.
Cuenta con un tubo suelto de PBT relleno con compuesto bloqueador de agua, que protege las fibras ópticas frente a la humedad. Su miembro de refuerzo central de G-FRP garantiza estabilidad estructural, mientras que la cubierta exterior de polietileno negro ofrece resistencia a rayos UV, abrasión y condiciones climáticas extremas.
Cumple con rigurosas pruebas de tracción, impacto, flexión repetida, torsión, penetración de agua, ciclos de temperatura y caídas, asegurando un desempeño estable y confiable a lo largo de su vida útil. Es ideal para redes de telecomunicaciones, FTTH y enlaces de alta capacidad.

Características Técnicas Detalladas

Fibra Óptica

• Tipo de fibra: Monomodo G.652D o G.657A

• Atenuación máxima:

  • 1310 nm: ≤ 0,36 dB/km

  • 1550 nm: ≤ 0,22 dB/km

• Dispersión cromática:

  • 1310 nm: ≤ 3,5 ps/nm·km

  • 1550 nm: ≤ 18 ps/nm·km

  • 1625 nm: ≤ 22 ps/nm·km

• Pendiente de dispersión cero: ≤ 0,092 ps/nm²·km

• Diámetro de modo: 9,2 ± 0,4 µm (1310 nm)

• Diámetro del revestimiento: 125 ± 1 µm

• Error de concentricidad núcleo-revestimiento: ≤ 0,5 µm

• No circularidad del revestimiento: ≤ 0,8 %

• Diámetro del recubrimiento: 245 ± 5 µm

• Resistencia a la tracción de la fibra: ≥ 0,69 GPa

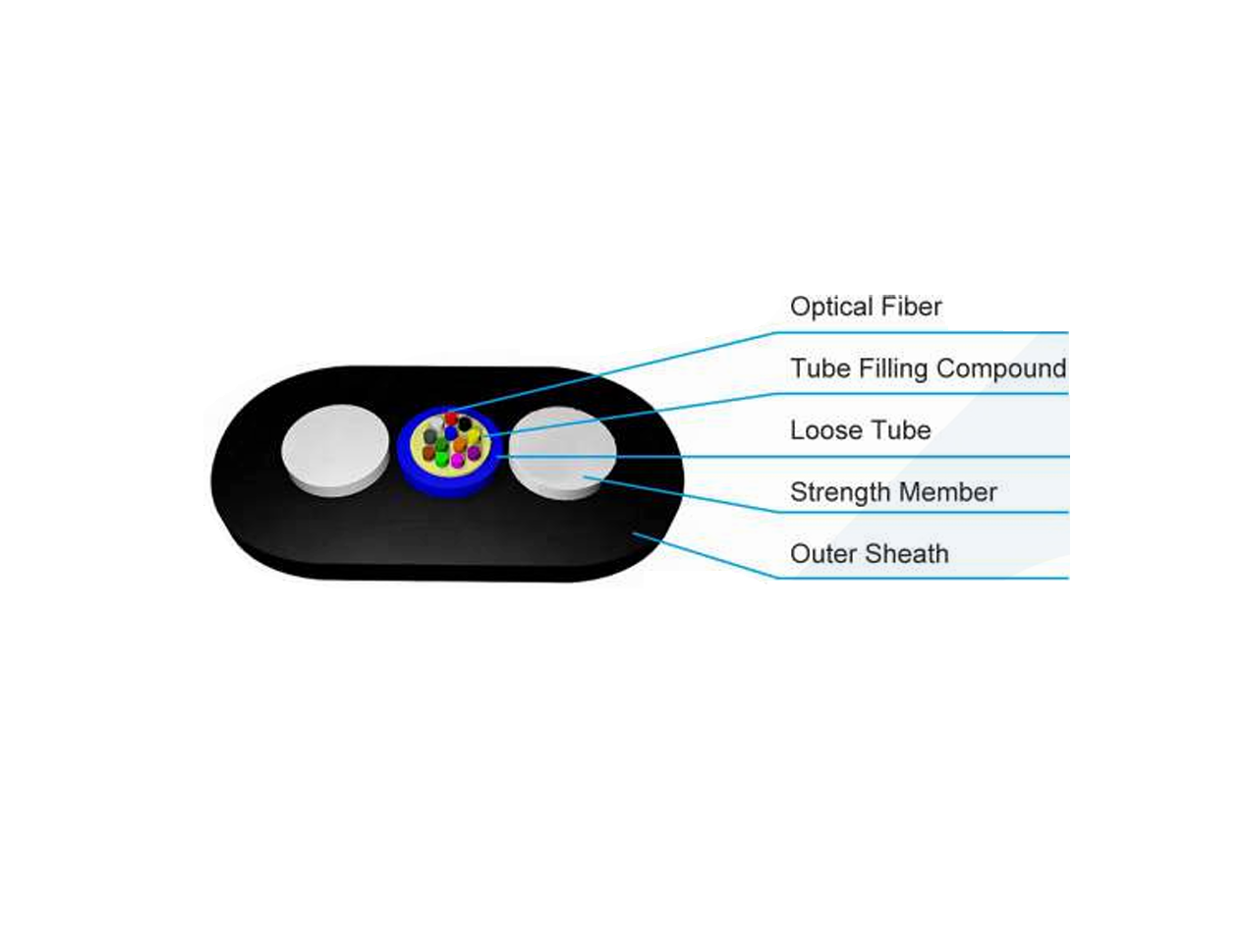

Construcción del Cable

• Estructura: Tubo suelto central de PBT con compuesto bloqueador de agua

• Cantidad de fibras: 1 a 24 fibras

• Miembro de refuerzo: G-FRP (Glass Fiber Reinforced Plastic)

• Cubierta exterior: PE negro, resistente a rayos UV y a la intemperie

• Dimensiones del cable: 4,5 × 8,0 ± 0,3 mm

• Peso aproximado: 37 kg/km

Resistencia Mecánica y Ambiental

• Ensayo de tracción:

  • Largo plazo: 350 N

  • Corto plazo: 500 N

  • Variación de atenuación a 1550 nm: ≤ 0,1 dB

• Ensayo de aplastamiento:

  • Largo plazo: 300 N/10 cm

  • Corto plazo: 1000 N/10 cm

• Impacto:

  • Altura: 1 m, Energía: 4,5 J, sin rotura ni variación de atenuación significativa

• Flexión repetida: 1000 ciclos, peso 12 kg, sin daño estructural

• Torsión: ±180°, 10 ciclos, sin variación de atenuación ni roturas

• Penetración de agua: Sin filtraciones después de 24 h a 1 m de altura de presión

• Ciclos térmicos: –40°C a +70°C, 24 h por paso, sin cambios en rendimiento

• Caída: Resiste prueba de caída desde 30 cm a 70±2°C sin pérdida de compuesto

Radio de Curvatura

• Dinámico: ≥ 20 × diámetro del cable

• Estático: ≥ 10 × diámetro del cable

Temperaturas de Servicio

• Operación: –40°C a +60°C

• Almacenamiento: –50°C a +70°C

• Instalación: –20°C a +60°C
