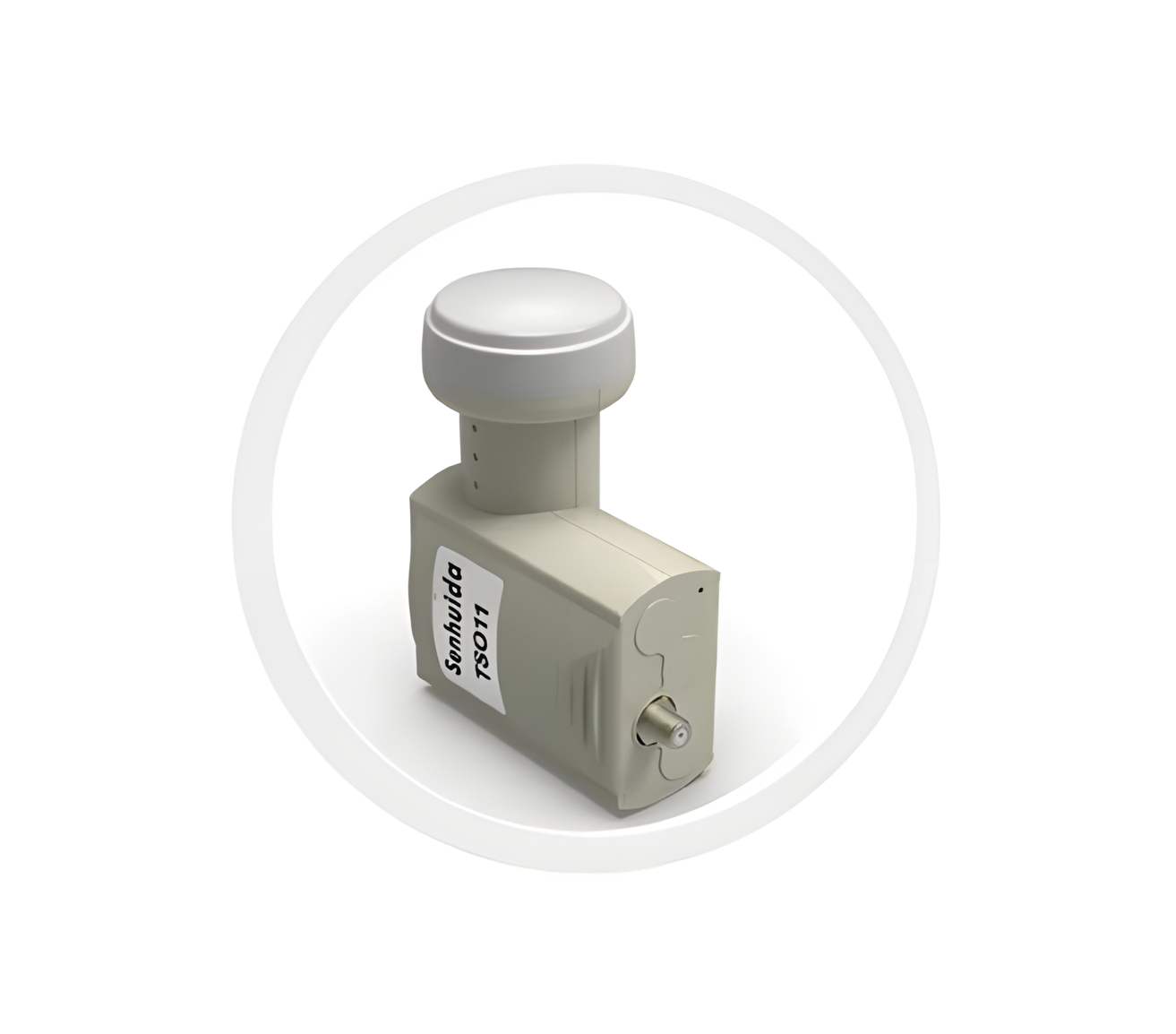

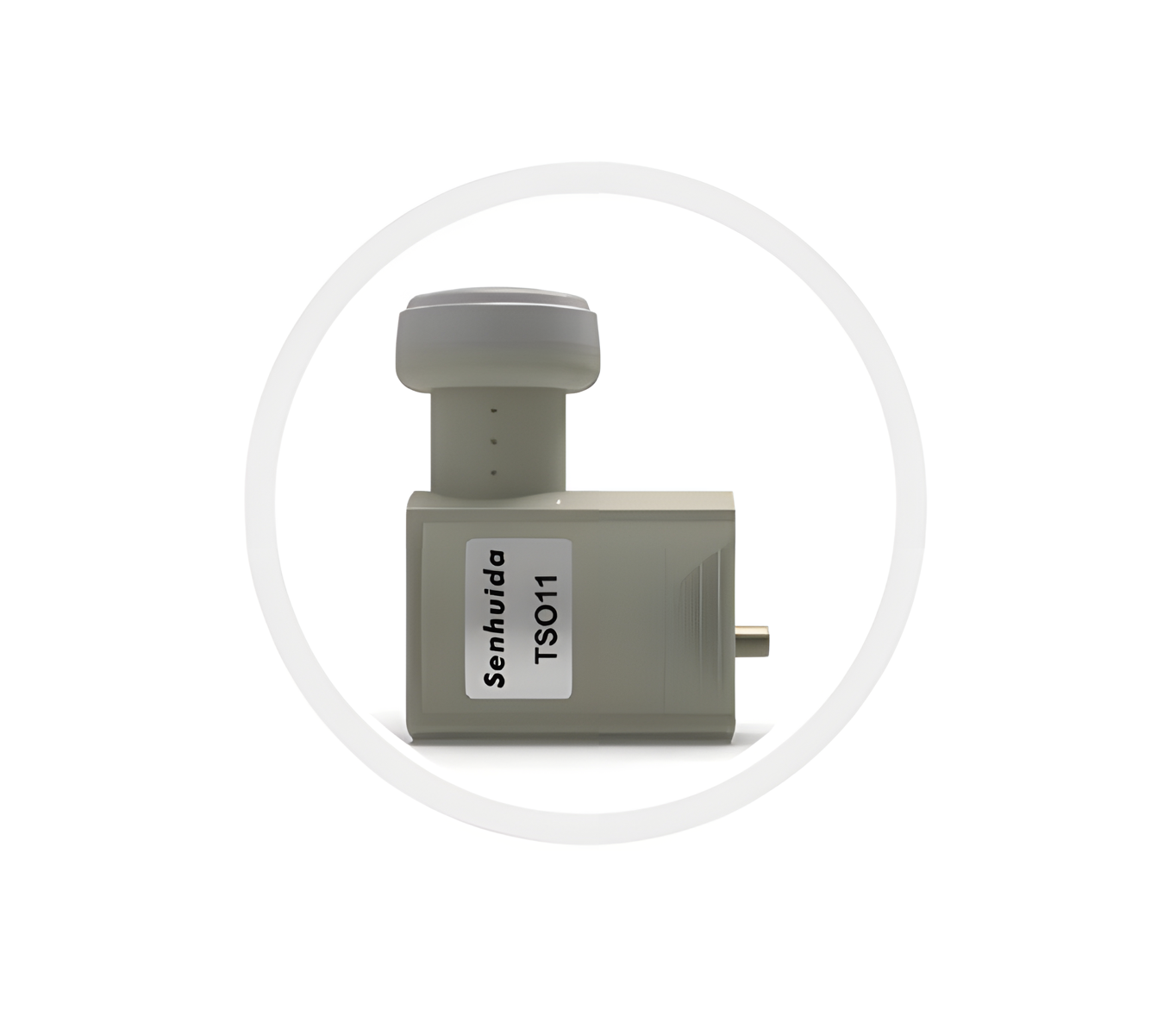

Conversor de Bajo Ruido (LNB) TS011

El LNB Senhuida TS011 está diseñado para aplicaciones de recepción satelital en banda Ku, ofreciendo una excelente sensibilidad y bajo nivel de ruido para maximizar la calidad de la señal recibida. Su construcción compacta y de alta precisión asegura un desempeño confiable en condiciones ambientales exigentes, siendo ideal para instalaciones residenciales, comerciales y profesionales.

Características Técnicas

• Modelo: TS011

• Rango de frecuencia de entrada (Horizontal): 10.7 ~ 11.45 GHz

• Rango de frecuencia de salida (Horizontal): 950 ~ 1700 MHz

• Frecuencia del oscilador local (Horizontal): 9.75 GHz

• Rango de frecuencia de entrada (Vertical): 10.7 ~ 11.1 GHz

• Rango de frecuencia de salida (Vertical): 1740 ~ 2150 MHz

• Frecuencia del oscilador local (Vertical): 8.96 GHz

• Figura de ruido: 0.9 dB máx. / 0.7 dB típico

• Precisión inicial del LO @ 25 °C: ± 1.0 MHz

• Deriva de temperatura del LO @ -40 °C a +60 °C: ± 2.5 MHz

• Ruido de fase @ 1 kHz: -60 dBc/Hz

• Ruido de fase @ 10 kHz: -80 dBc/Hz

• Ruido de fase @ 100 kHz: -100 dBc/Hz

• Ganancia de conversión: 58 ~ 67 dB

• Planicidad de ganancia: 6 dB

• Variación de ganancia: ± 0.5 dB / 27 MHz

• Rechazo de imagen RF: ≥ 40 dB

• Rechazo de banda intermedia: ≥ 20 dB

• Espurios en banda: ≤ -55 dBm

• Punto de compresión de salida @ 1 dB: 0 dBm (típico)

• Aislamiento entre polarizaciones: ≥ 20 dB

• VSWR de salida: ≤ 2.0 : 1

• Consumo de corriente: 160 mA máx.

• Temperatura de operación: -40 °C ~ +60 °C

• Impedancia de salida: 75 Ω (conector F-Type)
