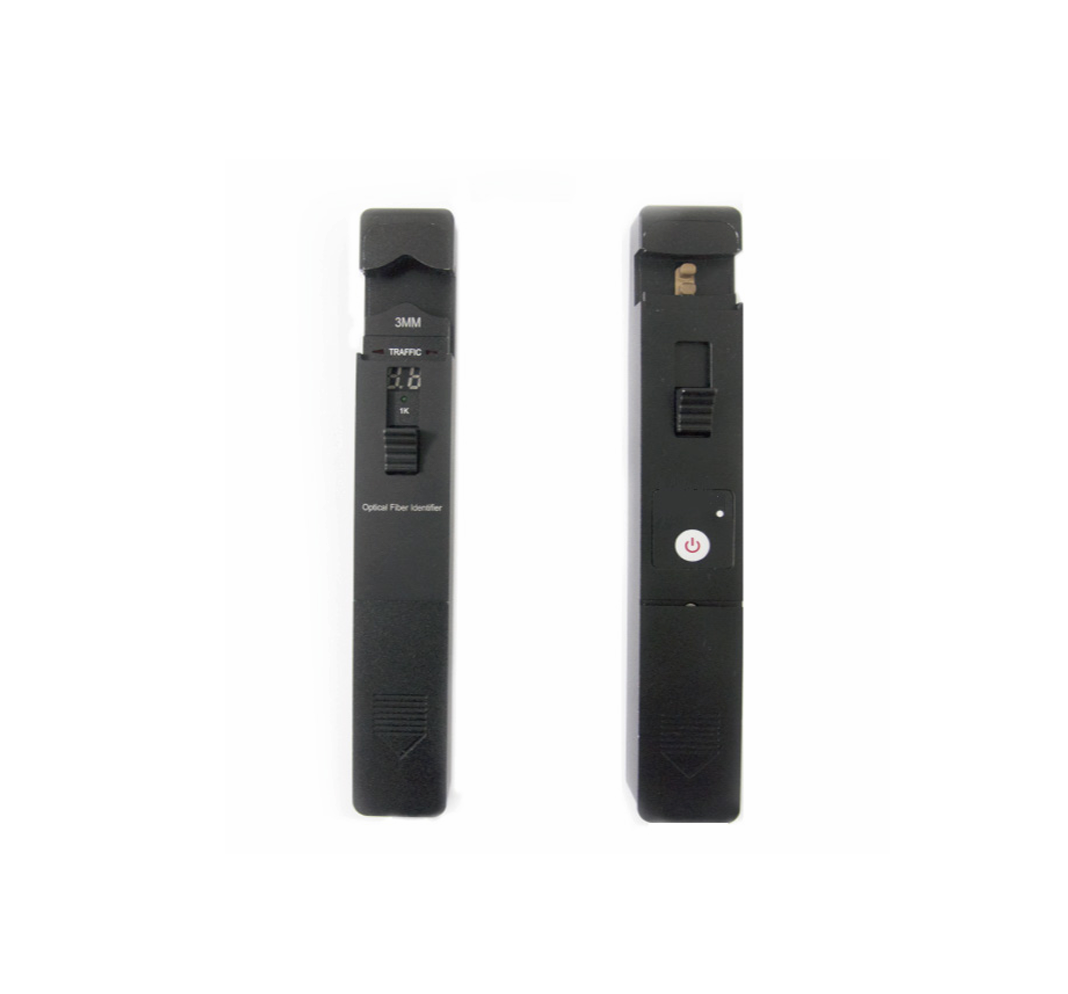

GW3306C/CT Fiber Finder – Localizador y Generador de Señal Óptica

El GW3306C/CT es un equipo dual diseñado para facilitar la localización e identificación de fibras ópticas en servicio sin interrumpir la transmisión. Su función como Fiber Finder permite determinar con precisión la dirección y frecuencia de la señal óptica, mientras que su modo Optical Signal Generator emite señales de baja frecuencia para facilitar la trazabilidad de fibras en redes complejas. Es portátil, de bajo consumo y adaptable a múltiples diámetros de fibra.

Características Destacadas

• Localiza fibras ópticas activas sin interrumpir el servicio.

• Indica dirección y frecuencia de la señal para identificación segura.

• Incluye adaptadores para fibras de 250 μm y patchcords de 0.9 mm, 2 mm y 3 mm.

• Muestra el valor de potencia de la fibra medida.

• Genera señal óptica de baja frecuencia para rastreo en campo.

• Diseño portátil con bajo consumo de energía.

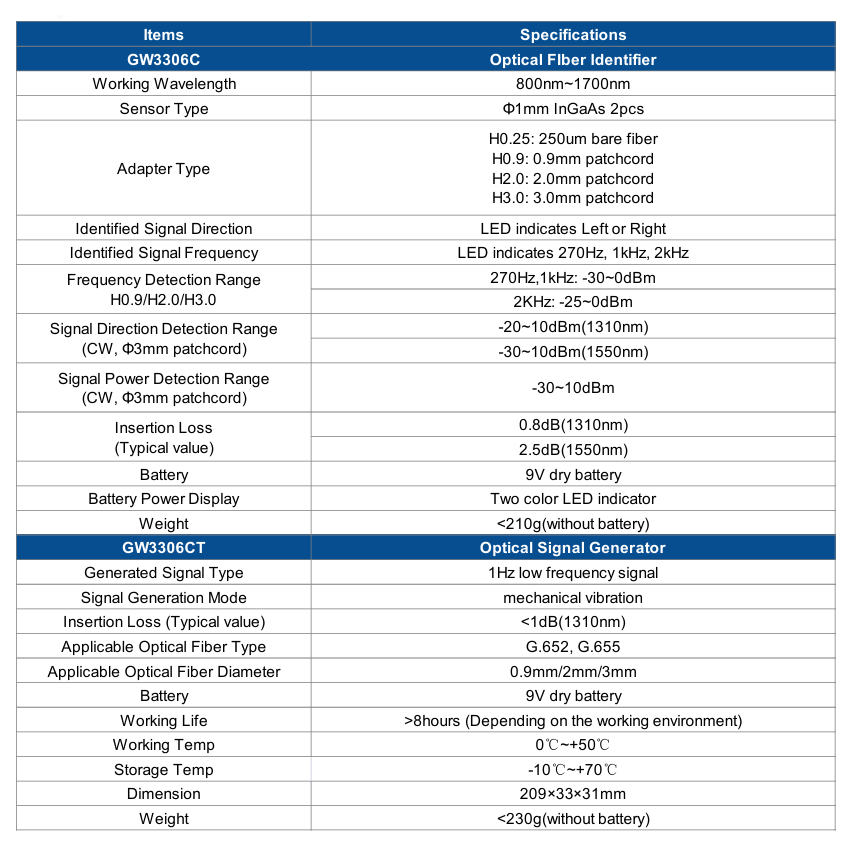

Especificaciones GW3306C (Fiber Finder)

• Longitud de onda de trabajo: 800 nm – 1700 nm

• Sensor: Φ1 mm InGaAs (x2)

• Adaptadores: 250 μm, 0.9 mm, 2 mm, 3 mm

• Dirección de señal: LED indica izquierda o derecha

• Frecuencia detectable: 270 Hz, 1 kHz, 2 kHz

• Rango de detección de dirección:

  • 1310 nm: –20 ~ –10 dBm

  • 1550 nm: –30 ~ –10 dBm

• Rango de detección de potencia: –30 ~ 10 dBm

• Pérdida de inserción: 0.8 dB (1310 nm), 2.5 dB (1550 nm)

• Alimentación: batería de 9 V

• Peso: <210 g (sin batería)

Especificaciones GW3306CT (Optical Signal Generator)

• Tipo de señal generada: 1 Hz baja frecuencia

• Modo: vibración mecánica

• Pérdida de inserción: <1 dB (1310 nm)

• Tipo de fibra aplicable: G.652, G.655

• Diámetros: 0.9 mm, 2 mm, 3 mm

• Alimentación: batería de 9 V

• Tiempo de trabajo: >8 h

• Temperatura de operación: 0 °C ~ +50 °C

• Peso: <230 g (sin batería)
