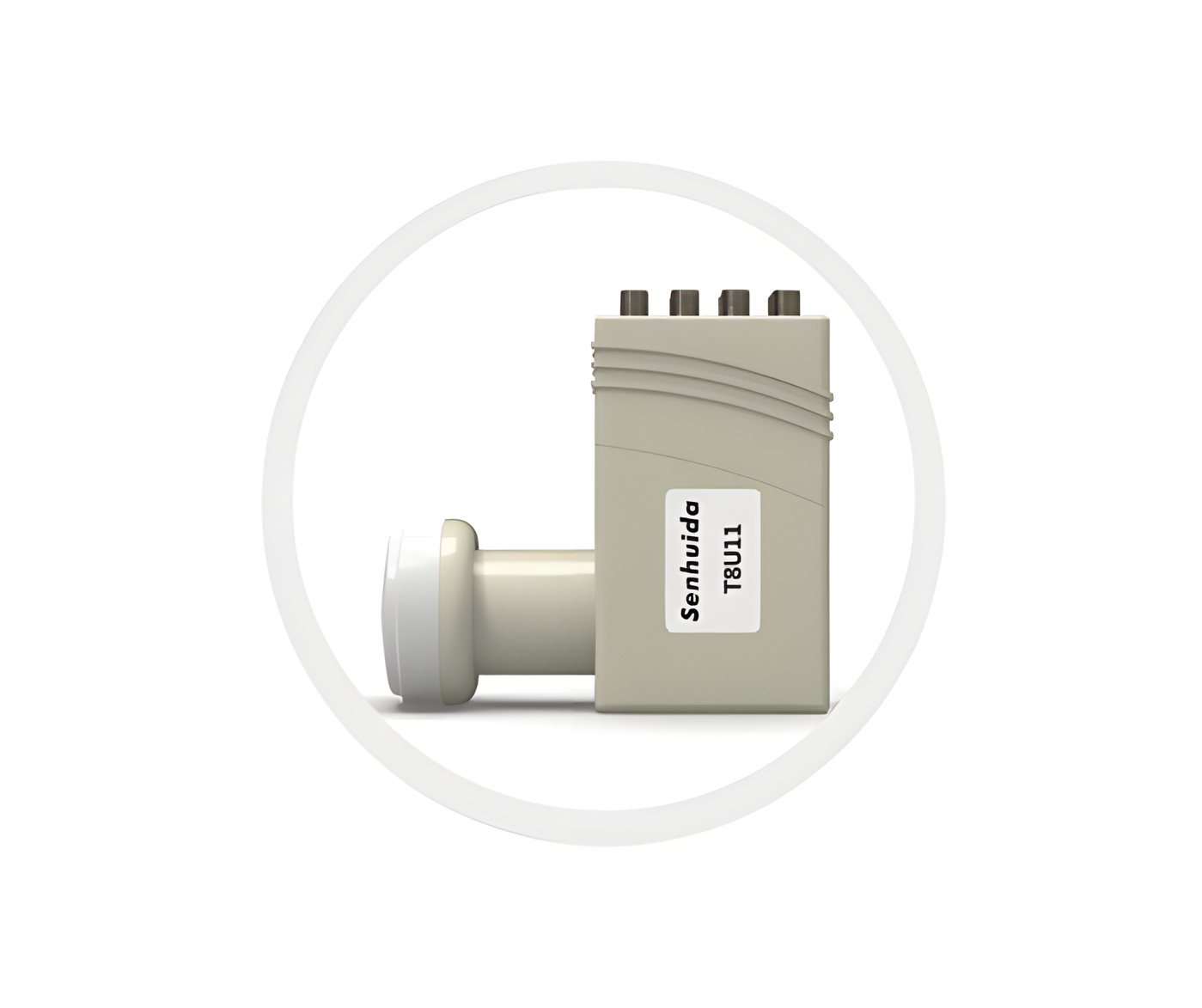

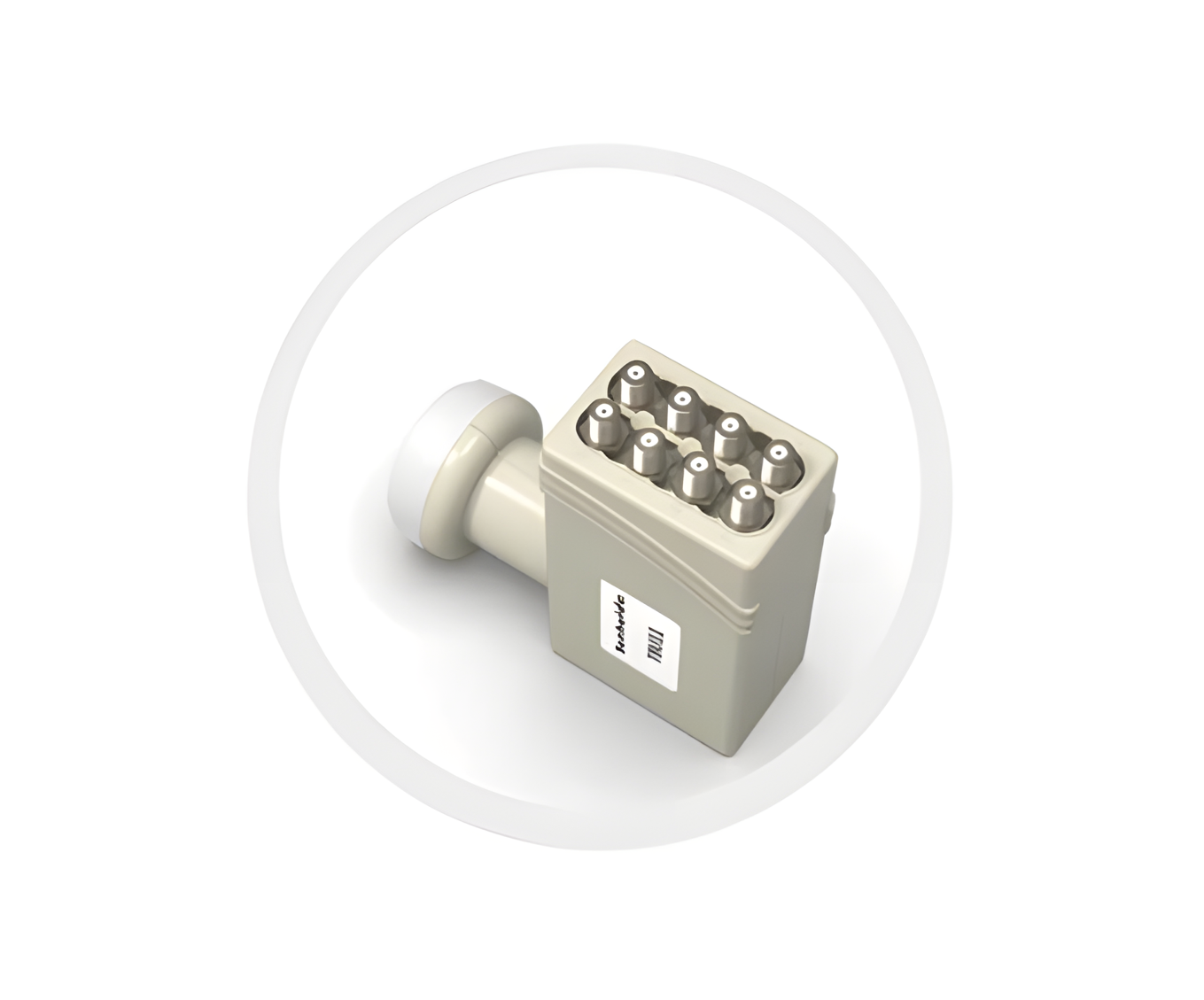

LNB Octo Universal T8U11

El LNB Octo Universal T8U11 está diseñado para aplicaciones satelitales de alta exigencia, ofreciendo múltiples salidas independientes para la conexión de hasta ocho receptores o decodificadores al mismo tiempo. Su diseño compacto y robusto lo hace ideal para instalaciones residenciales avanzadas o sistemas comunitarios de televisión satelital que requieran gran capacidad y estabilidad de señal.

Características Técnicas

• Rango de Frecuencia de Entrada (Banda Baja): 10.7 ~ 11.7 GHz

• Rango de Frecuencia de Entrada (Banda Alta): 11.7 ~ 12.75 GHz

• Rango de Frecuencia de Salida (Banda Baja): 950 ~ 1950 MHz

• Rango de Frecuencia de Salida (Banda Alta): 1100 ~ 2150 MHz

• Frecuencias LO: 9.75 GHz (Baja) / 10.6 GHz (Alta)

• Figura de Ruido: ≤ 1.0 dB (máx.)

• Precisión LO: ±1.0 MHz

• Deriva por Temperatura: ±1 MHz

• Ruido de Fase: –50 dBc/Hz @1 kHz, –75 dBc/Hz @10 kHz, –90 dBc/Hz @100 kHz

• Ganancia de Conversión: 58 ~ 68 dB

• Variación de Ganancia: 8 dB máx. / 36 MHz

• Rechazo de Imagen: ≥ 40 dB

• Aislamiento de Crosstalk: ≥ 20 dB

• Impedancia de Salida: 75 Ω

• Consumo de Corriente: 200 mA máx.

Condiciones de Operación

• Tensión de Control:

  • Polarización Vertical: 11.0 ~ 14.5 V

  • Polarización Horizontal: 16.0 ~ 20.0 V

  • Control de Banda: 22 ± 4 kHz

• Relación Onda Estacionaria (VSWR): 2.0:1

• Señales Espurias: –45 dBc (máx.)

• Alimentación: 12 ~ 20 VDC

• Temperatura de Operación: –20 °C ~ +70 °C

Ventajas Destacadas

• Ocho salidas universales para múltiples receptores.

• Figura de ruido baja (≤1.0 dB) para máxima calidad de señal.

• Alta ganancia de conversión con excelente estabilidad.

• Diseñado para entornos residenciales y comunitarios con alta demanda de distribución satelital.

• Construcción robusta para soportar condiciones ambientales adversas.

Aplicaciones

El LNB T8U11 es ideal para:

• Televisión satelital en hogares con múltiples televisores.

• Edificios residenciales o sistemas comunitarios de distribución satelital.

• Proyectos de televisión satelital profesional donde se requiera alta confiabilidad y bajo nivel de ruido.
