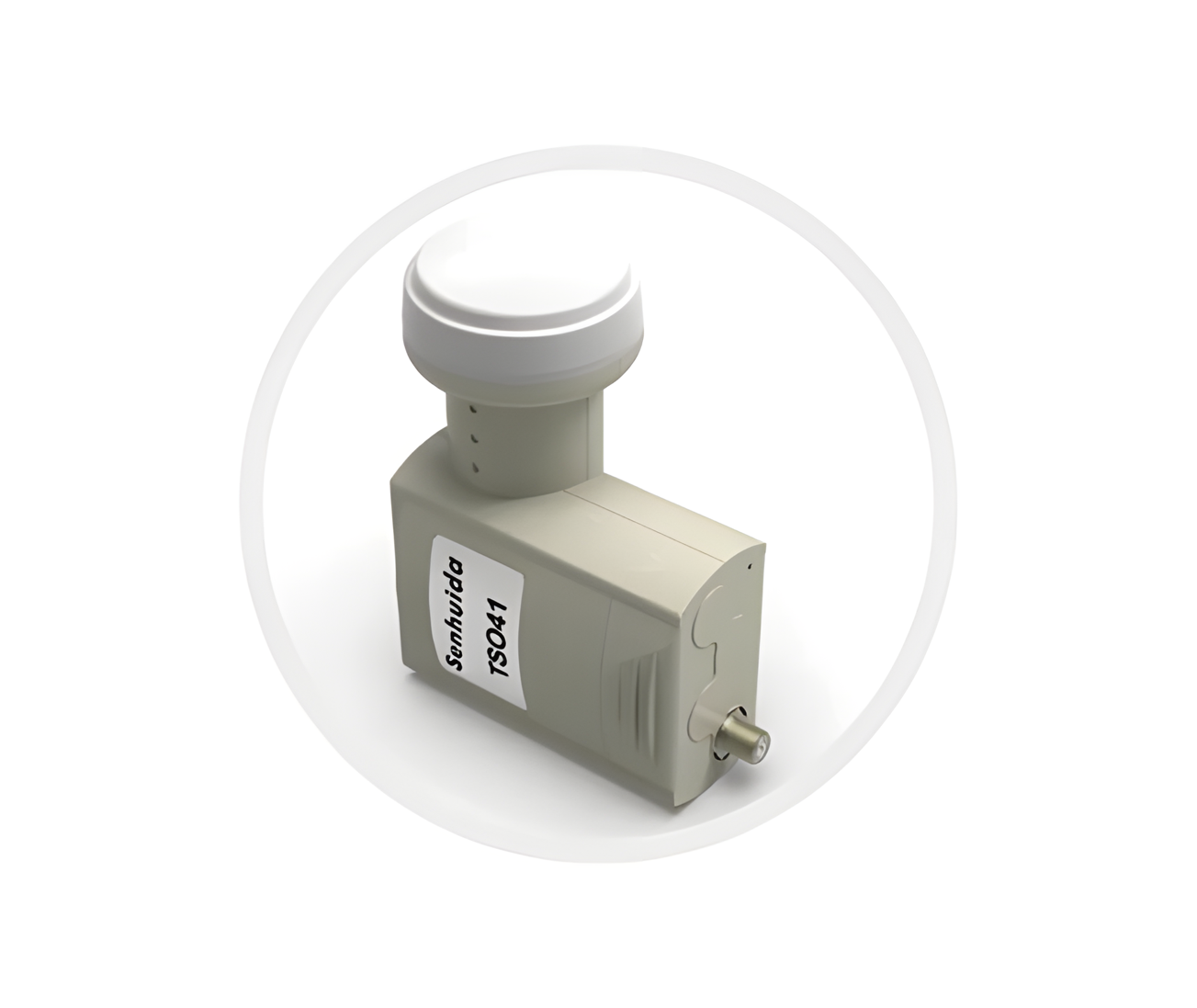

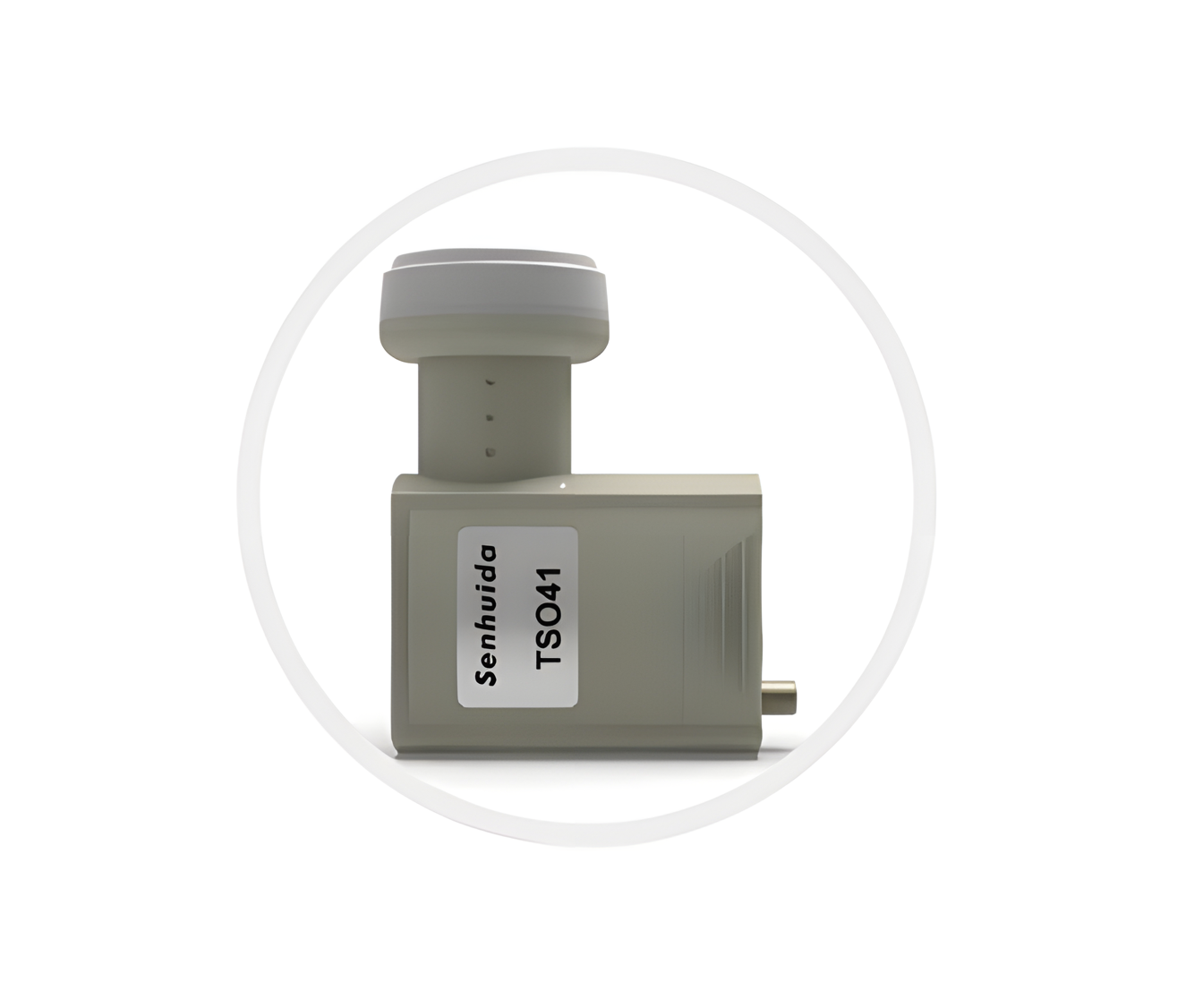

LNB Senhuida TS041 – Bajo Ruido y Alta Estabilidad

El modelo TS041 es un LNB (Low Noise Block) diseñado para recepción satelital en la banda Ku extendida. Su construcción robusta y su bajo nivel de ruido lo convierten en una opción ideal para aplicaciones profesionales y de alto rendimiento.

Especificaciones Técnicas

• Rango de Frecuencia de Entrada (Horizontal): 11.704 – 12.188 GHz

• Rango de Frecuencia de Salida (Horizontal): 950 – 1434 MHz

• Frecuencia Local (Horizontal): 13.138 GHz

• Rango de Frecuencia de Entrada (Vertical): 11.704 – 11.941 GHz

• Rango de Frecuencia de Salida (Vertical): 1494 – 1731 MHz

• Frecuencia Local (Vertical): 13.435 GHz

• Rango de Frecuencia de Entrada (Vertical): 11.005 – 11.067 GHz

• Rango de Frecuencia de Salida (Vertical): 1792.5 – 1849.5 MHz

• Frecuencia Local (Vertical): 12.868 GHz

• Rango de Frecuencia de Entrada (Horizontal): 10.9625 – 11.1995 GHz

• Rango de Frecuencia de Salida (Horizontal): 1912.5 – 2149.5 MHz

• Frecuencia Local (Horizontal): 13.112 GHz

Rendimiento y Parámetros Clave

• Figura de Ruido: ≤ 0.8 dB (máx.)

• Precisión de Frecuencia Local a 25 °C: ±1.0 MHz

• Deriva de Frecuencia Local (-20 °C a +70 °C): ±3.0 MHz

• Ruido de Fase LO a 1 kHz: -50 dBc/Hz

• Ruido de Fase LO a 10 kHz: -75 dBc/Hz

• Ruido de Fase LO a 100 kHz: -95 dBc/Hz

• Ganancia de Conversión: 65 dB (típico)

• Planicidad de Ganancia: 4 dB

• Variación de Ganancia: ±0.75 dB/27 MHz

Protección y Condiciones de Operación

• Rechazo de Imagen: 40 dB (mín.)

• Rechazo de Banda Intermedia: 20 dB (mín.)

• Espurios en Salida: -50 dBm

• Aislamiento entre Polarizaciones: 20 dB (típico)

• Punto de Compresión de Salida (1 dB): 0 dBm (mín.)

• VSWR en Salida: 2.0:1

• Consumo de Corriente: 200 mA (máx.)

• Alimentación DC: 20 V máx.

• Temperatura de Trabajo: -20 °C a +70 °C

• Impedancia de Salida: 75 Ω (conector tipo F)
