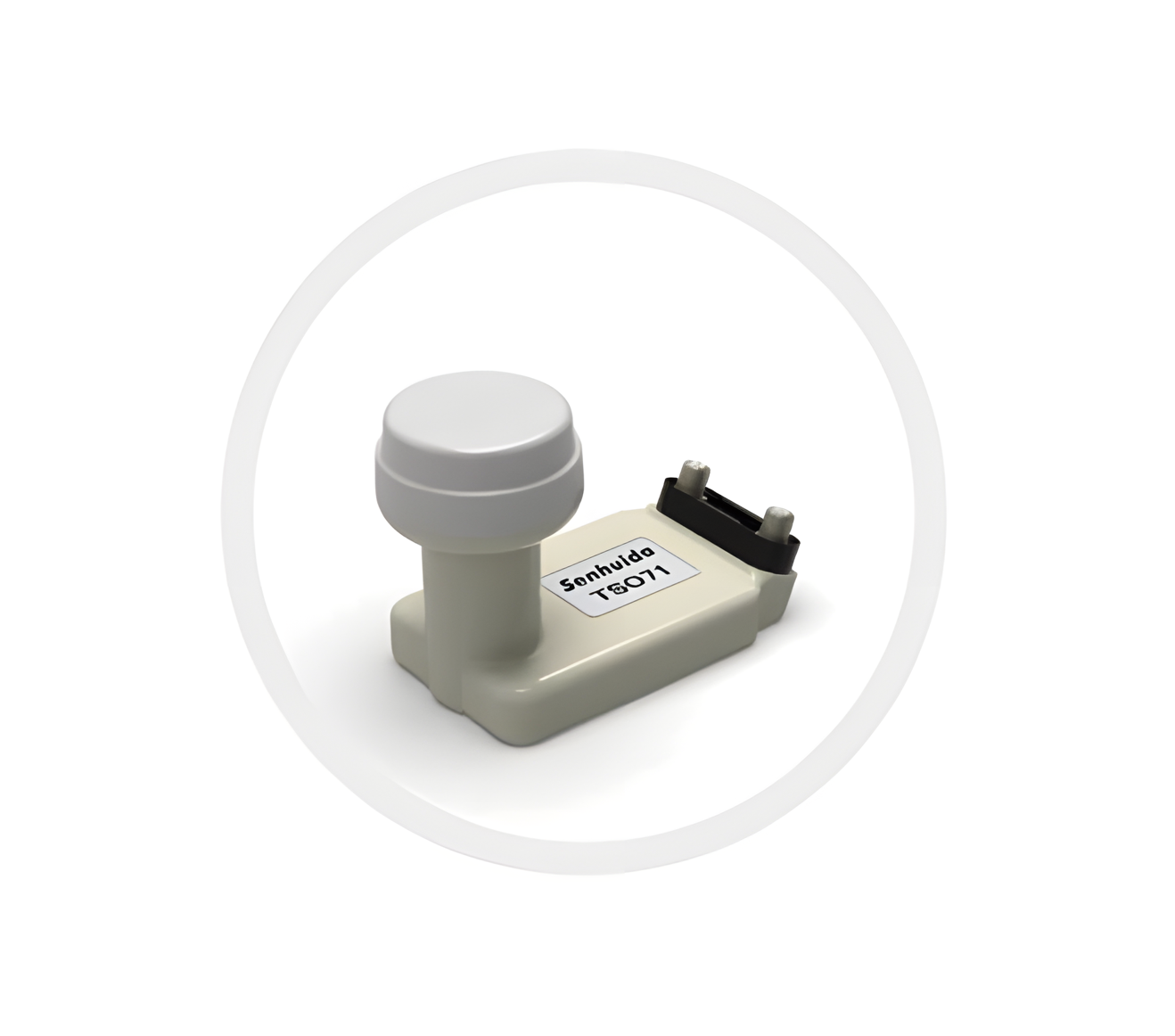

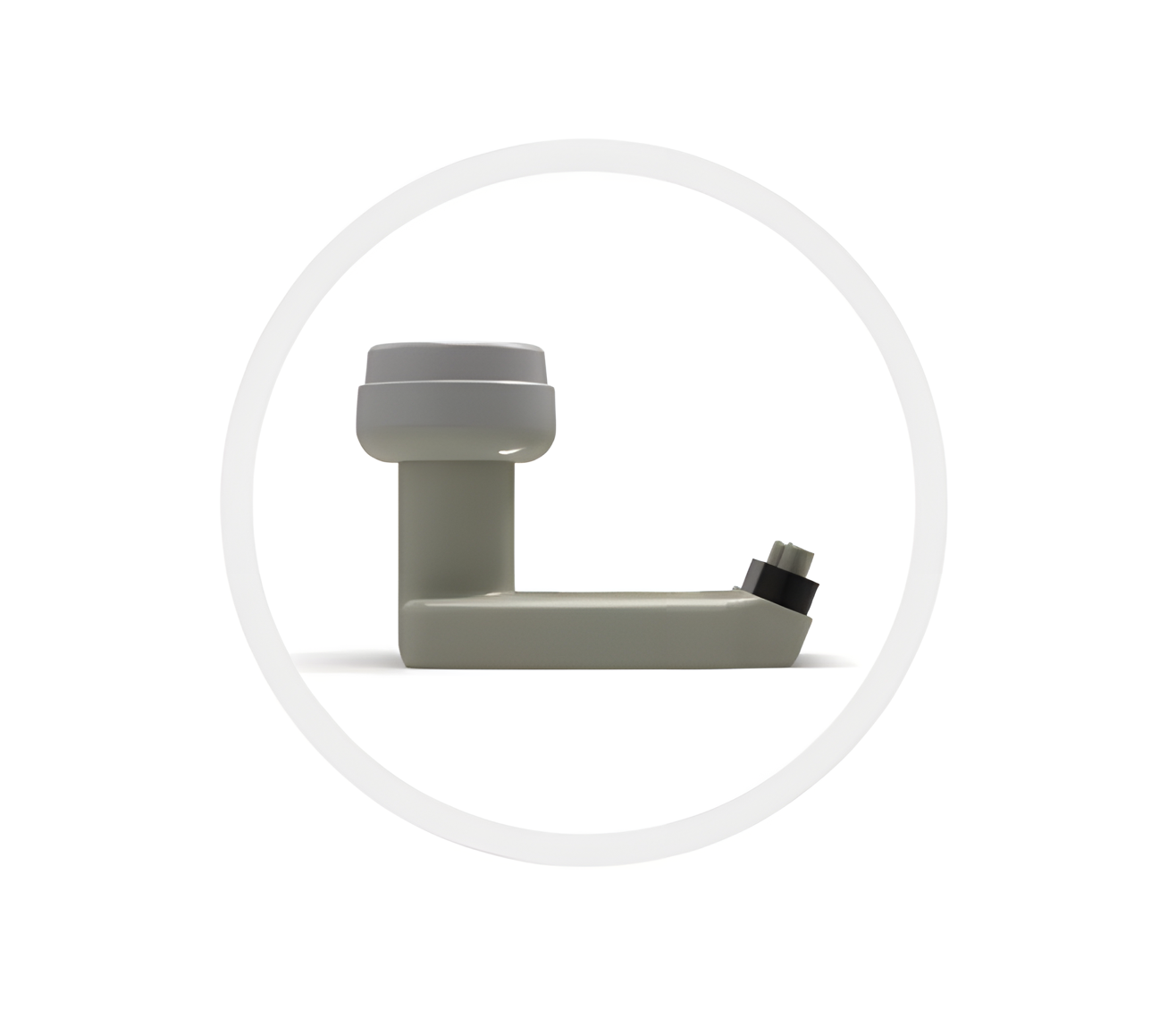

LNB Senhuida TSO71

El TSO71 es un LNB (Low Noise Block) diseñado para aplicaciones satelitales con polarización circular (RHCP y LHCP). Ofrece alta estabilidad, bajo nivel de ruido y excelente rechazo de interferencias, garantizando una recepción confiable en sistemas de comunicación satelital.

Especificaciones Técnicas

• Polarización: RHCP y LHCP

• Rango de frecuencia RF (High Band): 11.45 ~ 12.2 GHz

• Rango de frecuencia IF (Low Band): 950 ~ 1700 MHz

• Frecuencia LO1: 10.5 GHz

• Rango de frecuencia RF (High Band): 10.95 ~ 11.2 GHz

• Rango de frecuencia IF (Low Band): 1900 ~ 2150 MHz

• Frecuencia LO2: 13.1 GHz

• Figura de ruido: 0.8 dB (máx.)

Estabilidad y Precisión

• Precisión LO a 25°C: ±1 MHz

• Deriva de temperatura LO (-20 ~ +70 °C): ±2.0 MHz

• Ruido de fase LO:

  • @1KHz: -50 dBc/Hz

  • @10KHz: -80 dBc/Hz

  • @100KHz: -95 dBc/Hz

Rendimiento

• Ganancia de conversión: 52–65 dB

• Pérdida de retorno de salida: 10 min dB

• Aislamiento entre polarizaciones: 20 min dB

• Rechazo de imagen: 40 min dB

• Punto de compresión 1 dB: 5 min dBm (<3 dB si la ganancia <60 dB)

Control y Alimentación

• Voltaje de control de polarización:

  • Izquierda: 14.5 ~ 21 V

  • Derecha: 9.5 ~ 14 V

• Consumo de corriente: ≤ 220 mA

• Corriente de control de polarización: 125 máx (mA)

Compatibilidad y Condiciones Ambientales

• Spurious EMC 2.6 GHz: -80 min dBm

• Spurious EMC 54–860 MHz: -64 min dBm

• Temperatura de operación: -20 ~ +70 °C
