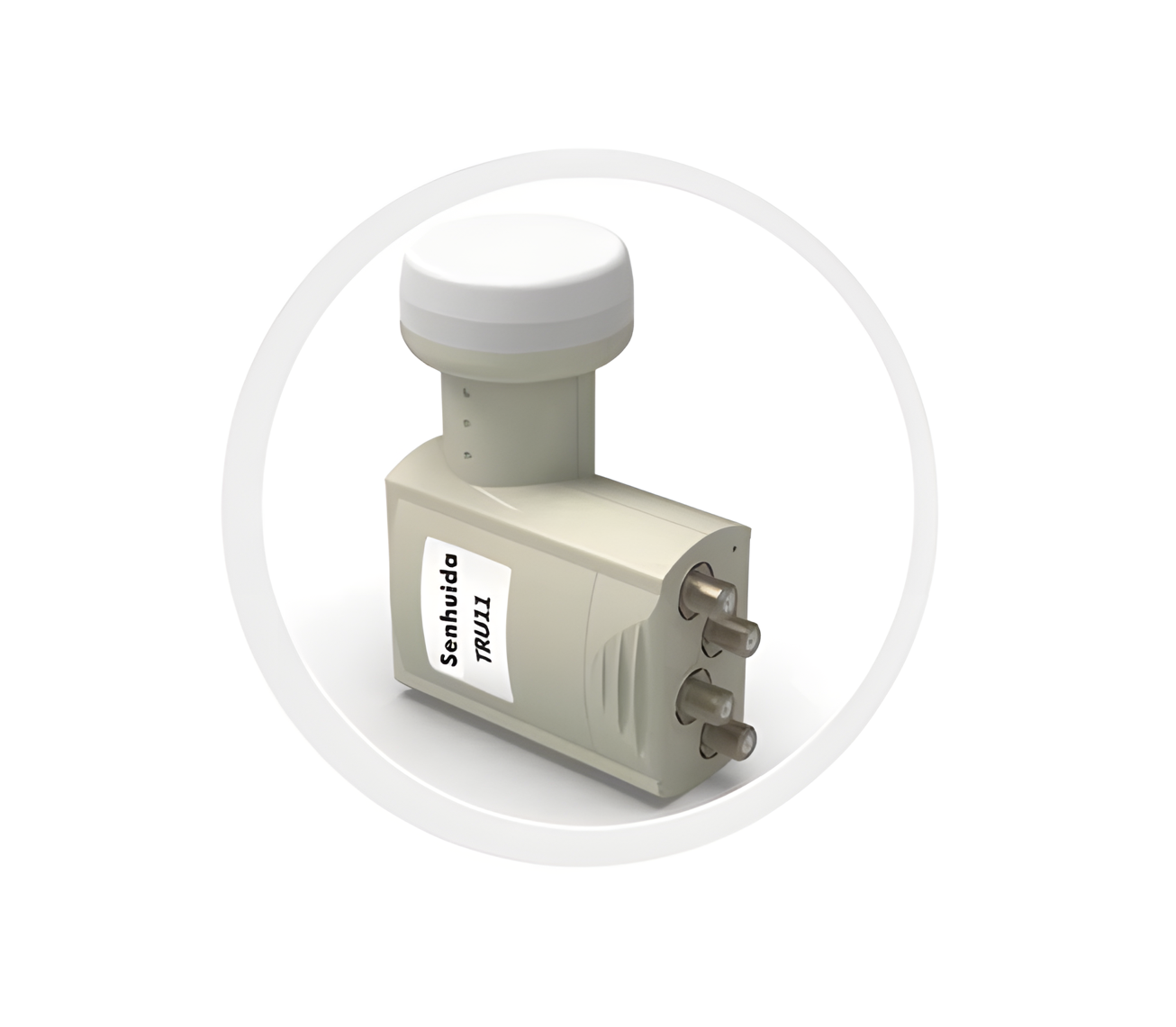

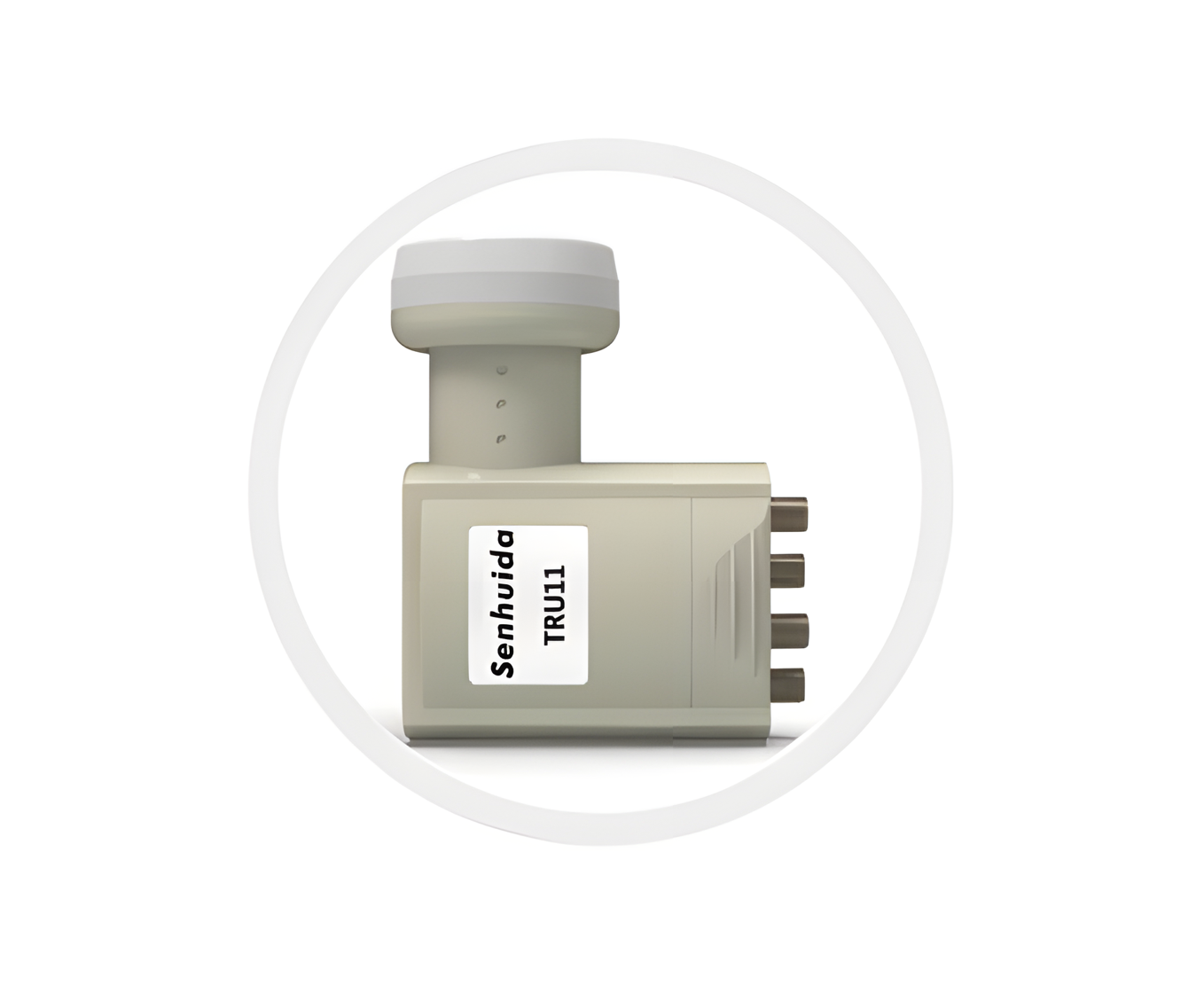

LNB TRU11 – Universal Quad Output

El modelo TRU11 es un LNB Universal Quad diseñado para recibir señales satelitales en banda Ku y distribuirlas a hasta cuatro receptores de forma simultánea. Gracias a su bajo nivel de ruido y alta estabilidad de frecuencia, asegura un rendimiento confiable en transmisiones digitales, incluso en entornos exigentes.

Características Técnicas

• Banda baja (entrada): 10.7 ~ 11.7 GHz

• Banda baja (salida): 950 ~ 1950 MHz

• Banda alta (entrada): 11.7 ~ 12.75 GHz

• Banda alta (salida): 1100 ~ 2150 MHz

• Frecuencia LO: 9.75 GHz (banda baja) / 10.6 GHz (banda alta)

• Figura de ruido: ≤ 1 dB

• Ganancia de conversión: 56 ~ 65 dB

• Estabilidad LO: ±1.0 MHz a 25°C / ±3 MHz en rango -20°C a +70°C

• Ruido de fase: -50 dBc/Hz @1 kHz, -75 dBc/Hz @10 kHz, -90 dBc/Hz @100 kHz

• Interferencia radiada (1.7 GHz): ≤ -50 dBm

• Aislamiento de diafonía: ≥ 20 dB

• Punto de compresión 1 dB: 0 dBm (mín.)

• Consumo de corriente: 150 mA (máx.)

• Control de polarización vertical (Ca V): 11.0 ~ 14.5 V

• Control de polarización horizontal (Cb H): 16.0 ~ 20.0 V

• Control de banda (Cc): 22 ± 4 kHz

• Impedancia de salida: 75 Ohms

• VSWR de salida: 2.5 : 1

• Rechazo de imagen: ≥ 40 dB

• Espurios de salida: ≤ -45 dBc

• Planitud de ganancia: ±3 dB (máx.)

• Variación de ganancia: 6 dB

• Temperatura de operación: -20°C ~ +70°C

Ventajas Destacadas

• Conexión quad output para hasta cuatro receptores simultáneos.

• Figura de ruido ≤1 dB, ideal para TV digital y transmisiones HD.

• Alta estabilidad de frecuencia LO, incluso en condiciones climáticas extremas.

• Ganancia amplia y estable, entre 56 y 65 dB.

• Diseño robusto y confiable, con compatibilidad universal de 75 Ohms.

Aplicaciones

• Instalaciones residenciales con múltiples receptores satelitales.

• Distribución de señal en edificios o condominios.

• Sistemas de televisión digital y HD.

• Proyectos que requieren estabilidad en climas con amplias variaciones de temperatura.
