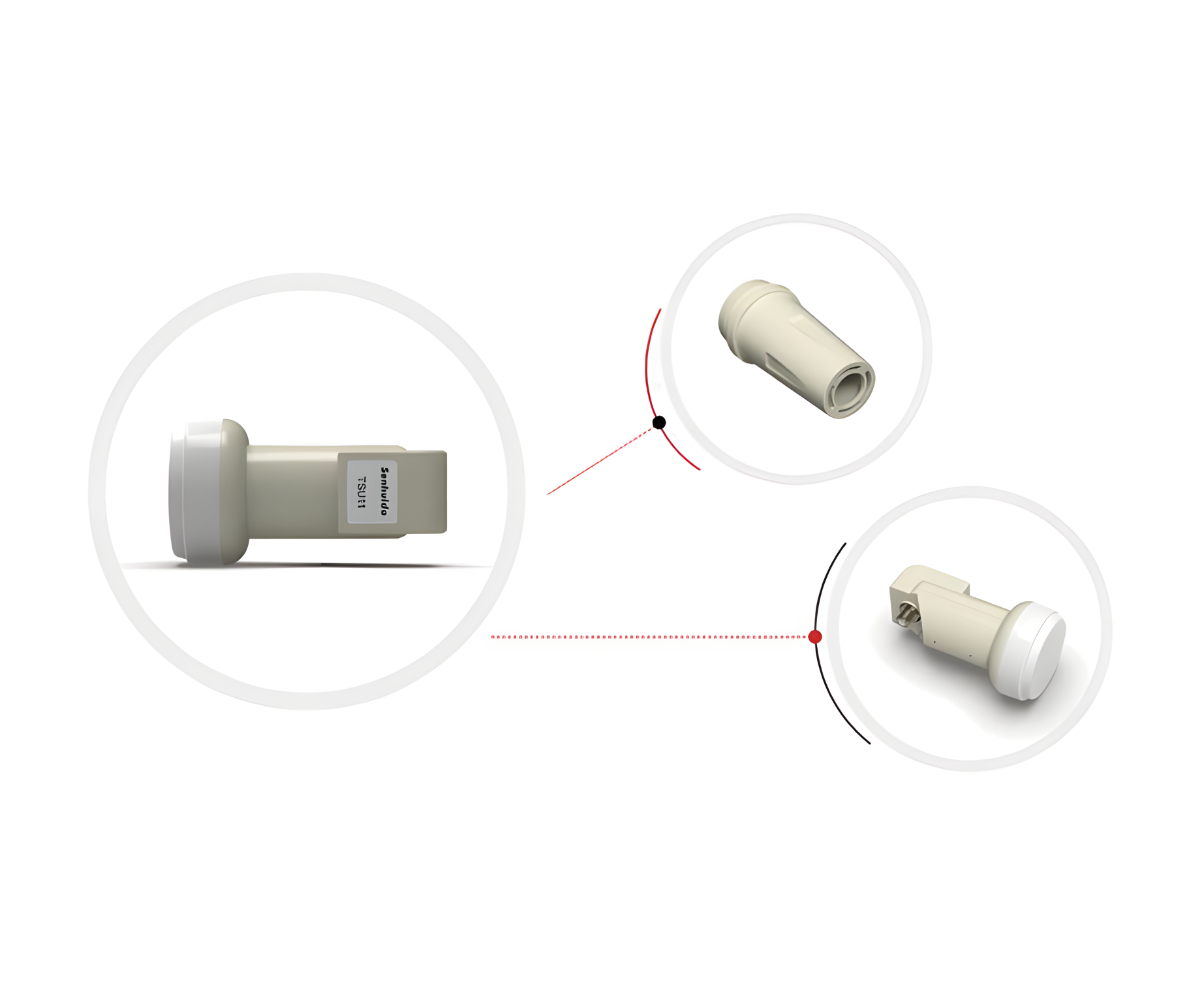

LNB TSU11 – Universal de Doble Banda

Un LNB diseñado para sistemas satelitales que requieren alta estabilidad y bajo nivel de ruido en aplicaciones residenciales y profesionales. Ofrece un rendimiento confiable tanto en la banda baja como en la banda alta, garantizando una recepción clara y estable.

Características Técnicas

• Banda Baja (I/P Frequency Range): 10.7 – 11.7 GHz

• Frecuencia de Salida (O/P): 950 – 1950 MHz

• Frecuencia LO: 9.75 GHz

• Figura de Ruido: 1.0 dB (máx.)

• Banda Alta (I/P Frequency Range): 11.7 – 12.75 GHz

• Frecuencia de Salida (O/P): 1100 – 2150 MHz

• Frecuencia LO: 10.6 GHz

• Figura de Ruido: 1.0 dB (máx.)

• Precisión Inicial LO: ±1 MHz

• Deriva de Temperatura LO: ±2.5 MHz

• Ruido de Fase:

  • @1 kHz: -50 dBc/Hz

  • @10 kHz: -75 dBc/Hz

  • @100 kHz: -90 dBc/Hz

• Ganancia de Conversión: 58 – 65 dB

• Variación de Ganancia: 0.75 dB / 36 MHz

• Aislamiento de Diafonía: 20 dB (mín.)

• Supresión de Espurios: -45 dBc (máx.)

• Relación O/P VSWR: 2.2 : 1

• Consumo de Potencia: 80 mA (máx.)

• Alimentación: 12 – 20 VDC

Ventajas Destacadas

• Cobertura completa de banda baja y alta, lo que lo hace ideal para múltiples aplicaciones satelitales.

• Figura de ruido ultrabaja (1.0 dB máx.), optimizada para una recepción clara incluso en condiciones difíciles.

• Alta precisión de oscilador local, con baja deriva por temperatura.

• Amplio rango de alimentación (12–20 VDC) para compatibilidad flexible con distintos equipos receptores.

• Compacto, confiable y diseñado para operar en ambientes exigentes.

Aplicaciones

• Recepción de señales de TV satelital DTH (Direct-to-Home).

• Sistemas de distribución de señal satelital en edificios y condominios.

• Proyectos de telecomunicaciones que requieran estabilidad de frecuencia y bajo nivel de ruido.

• Ideal para instalaciones residenciales, comerciales e institucionales.
