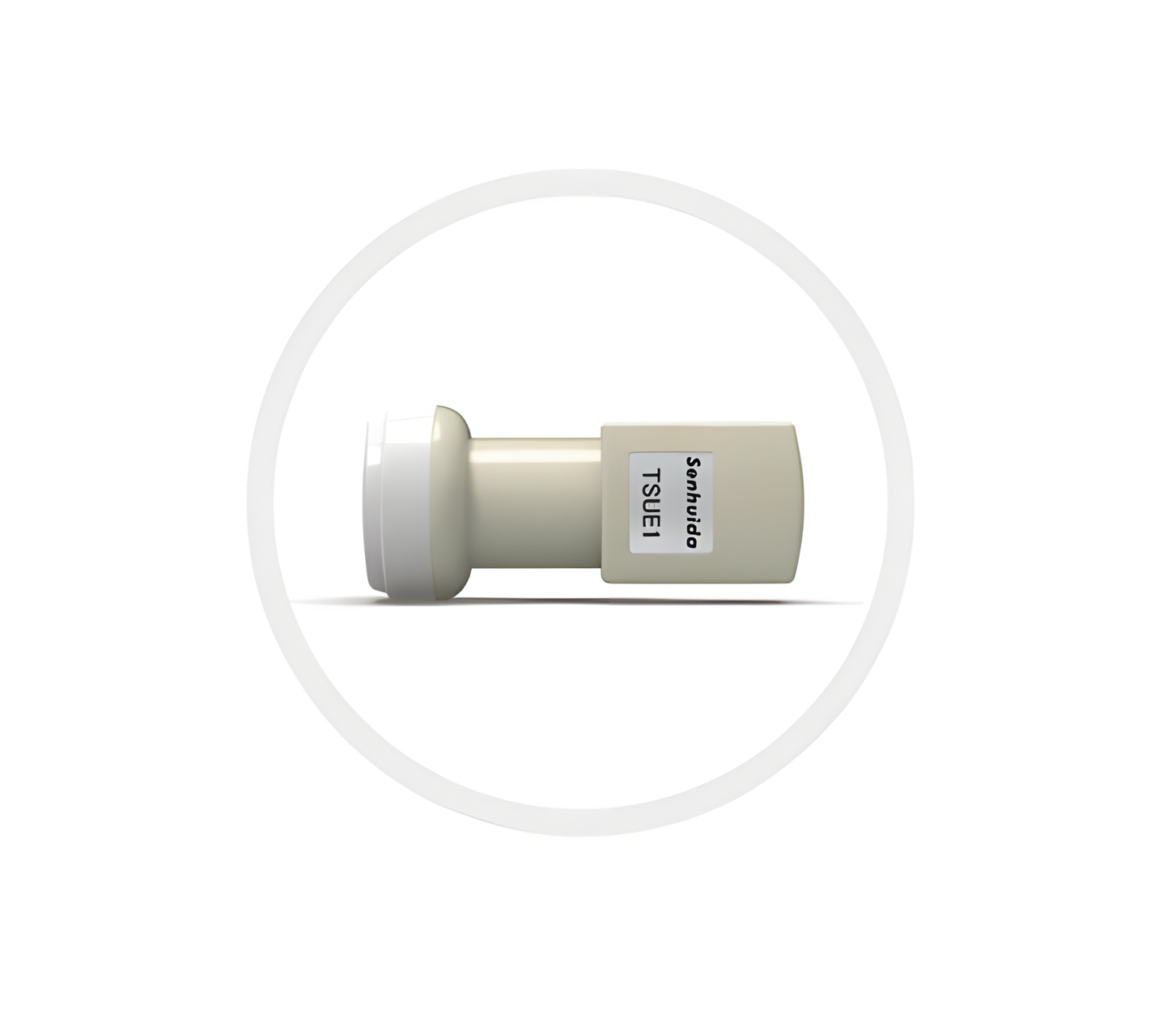

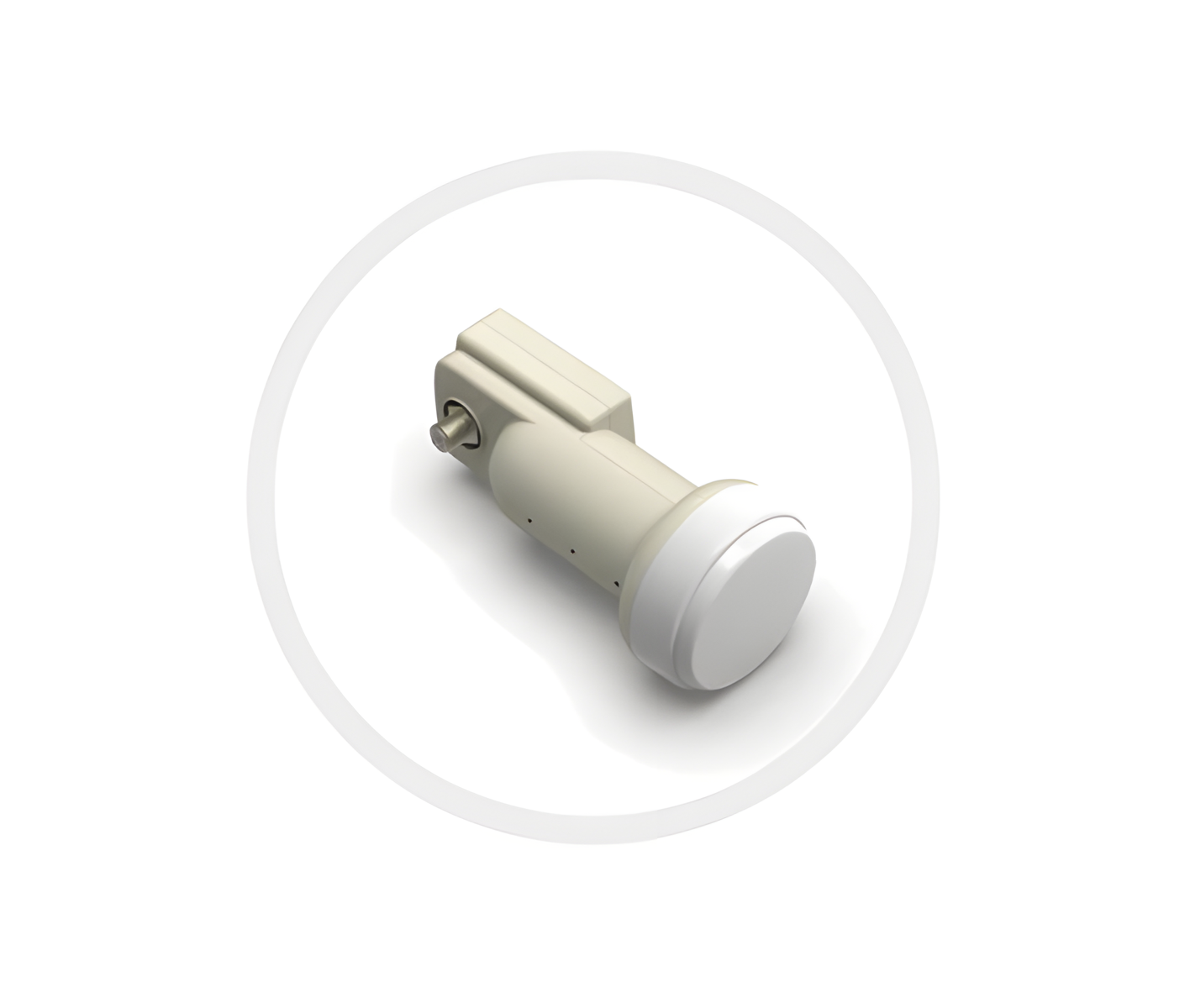

LNB TSUE1 – Bajo Ruido, Alta Estabilidad

El TSUE1 es un LNB universal diseñado para aplicaciones de recepción satelital, con excelente rendimiento en la reducción de ruido y estabilidad de frecuencia. Su construcción compacta y confiable lo hace ideal para instalaciones residenciales y profesionales, ofreciendo una alta ganancia y un bajo nivel de interferencias.

Características Técnicas

• Rango de Frecuencia de Entrada (Banda Baja): 10.7 ~ 11.7 GHz

• Rango de Frecuencia de Salida (Banda Baja): 950 ~ 1950 MHz

• Frecuencia del Oscilador Local (Banda Baja): 9.75 GHz

• Figura de Ruido (Banda Baja): 1.0 dB (máx.)

• Rango de Frecuencia de Entrada (Banda Alta): 11.7 ~ 12.75 GHz

• Rango de Frecuencia de Salida (Banda Alta): 1100 ~ 2150 MHz

• Frecuencia del Oscilador Local (Banda Alta): 10.6 GHz

• Figura de Ruido (Banda Alta): 1.0 dB (máx.)

• Precisión del LO: ±1 MHz

• Deriva de Temperatura LO: ±2.5 MHz

• Ruido de Fase:

  • @ 1 kHz: -50 dBc/Hz

  • @ 10 kHz: -75 dBc/Hz

  • @ 100 kHz: -90 dBc/Hz

• Ganancia de Conversión: 56–65 dB

• Variación de Ganancia: 7 dB

• Rechazo de Imagen: 40 dB (min)

• Aislamiento de Crosstalk: 20 dB (min)

• Control de Señales:

  • Ca V: 11.0 ~ 14.5 V

  • Cb H: 16.0 ~ 20.0 V

  • Cc: 22 ± 4 kHz

• Compresión de 1 dB: 0 dBm (min)

• O/P Spurious: -45 dBc (máx.)

• O/P VSWR: 2.2:1

Especificaciones Eléctricas y Ambientales

• Alimentación DC: 12V ~ 20V (≈80 mA máx.)

• Impedancia de Salida: 75Ω (F-Type)

• Temperatura de Operación: -10 °C ~ +60 °C

Ventajas Destacadas

• Bajo ruido para mejorar la calidad de señal.

• Alta ganancia y estabilidad en entornos exigentes.

• Compatible con sistemas satelitales universales.

• Soporta señales controladas por voltaje y tono.

• Construcción confiable para operación en exteriores.
