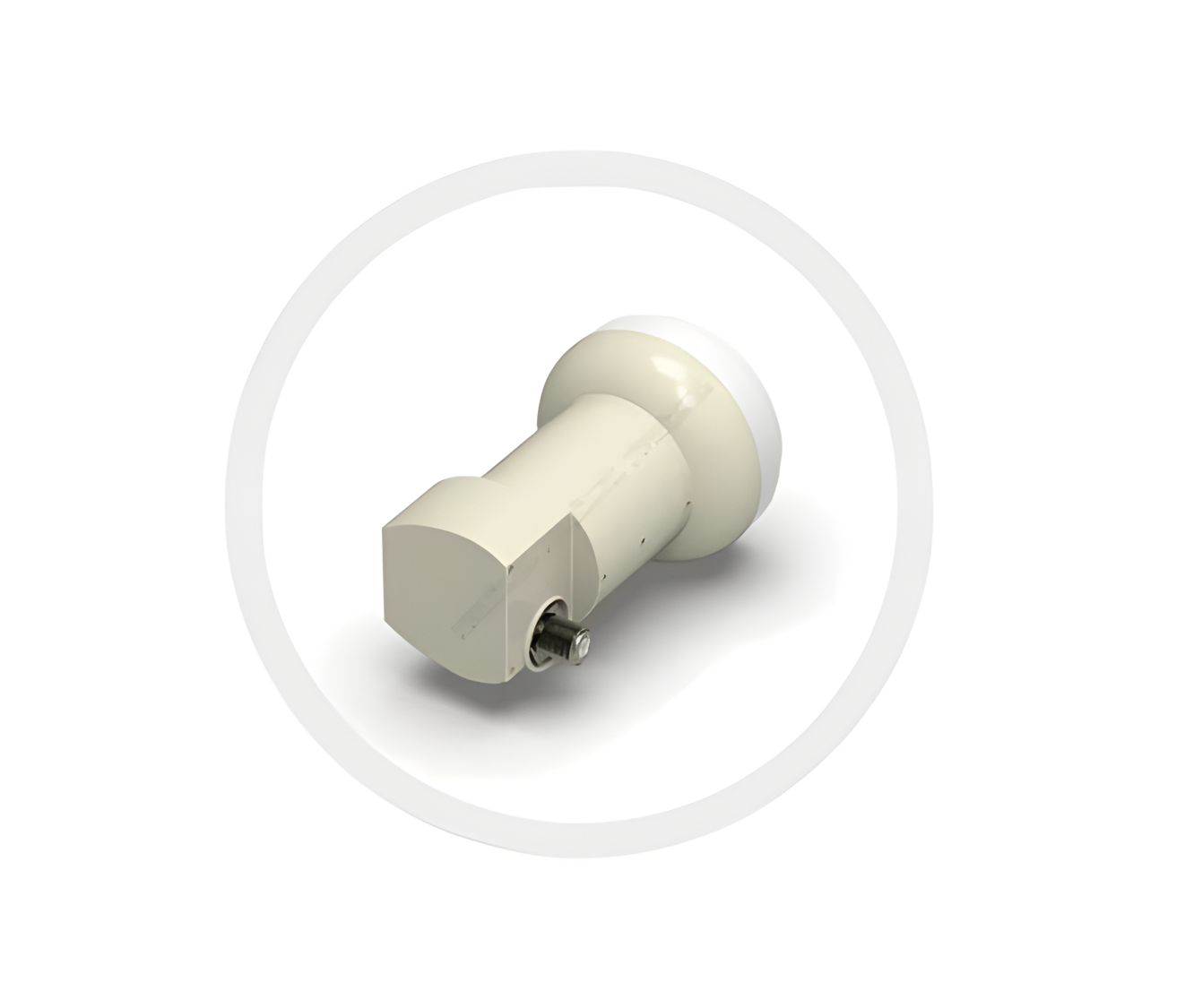

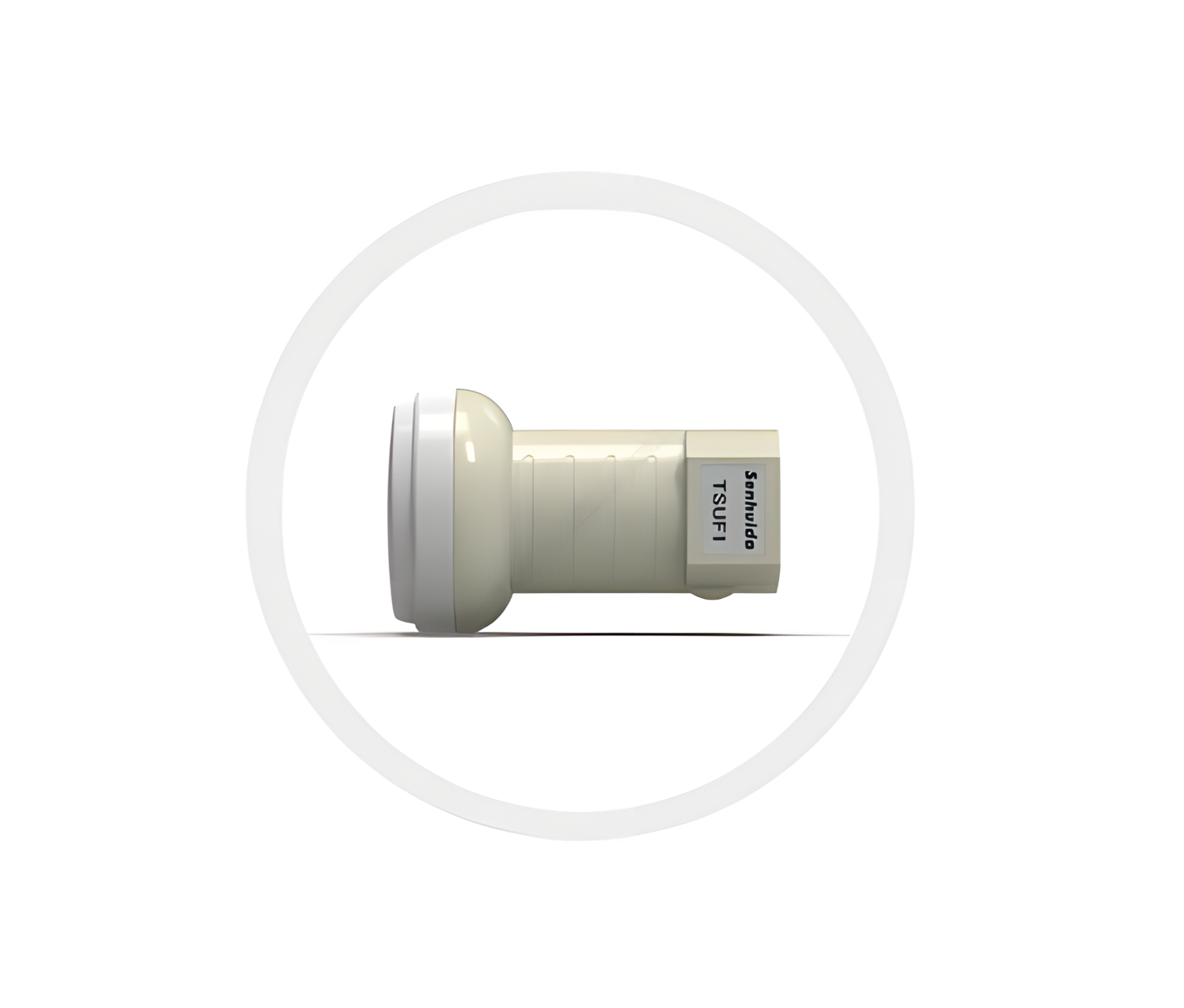

LNB TSUF1 – Bajo Ruido y Alta Estabilidad

El modelo TSUF1 es un LNB de alto rendimiento diseñado para aplicaciones satelitales que requieren máxima sensibilidad, estabilidad en la oscilación local y excelente rechazo de interferencias. Gracias a su bajo nivel de ruido (0.8 dB máx.) y amplio rango de frecuencias de entrada, garantiza una recepción clara y confiable tanto en banda baja como en banda alta. Su construcción robusta permite un funcionamiento estable en condiciones climáticas exigentes.

Características Técnicas

• Rango de Frecuencia de Entrada (Banda Baja): 10.7 ~ 11.7 GHz

• Rango de Frecuencia de Entrada (Banda Alta): 11.7 ~ 12.75 GHz

• Rango de Frecuencia de Salida (Banda Baja): 950 ~ 1950 MHz

• Rango de Frecuencia de Salida (Banda Alta): 1100 ~ 2150 MHz

• Frecuencia del Oscilador Local (LO): 9.75 GHz (baja) / 10.6 GHz (alta)

• Figura de Ruido: 0.8 dB máx.

• Ganancia de Conversión: 55 ~ 68 dB (típico 60 dB)

• Variación de Ganancia: 0.75 dB cada 36 MHz

Prestaciones de Estabilidad

• Precisión inicial del LO: ±0.5 MHz

• Deriva del LO por temperatura: ±1 MHz

• Ruido de Fase del LO:

  • 50 dBc/Hz @ 1 kHz

  • 75 dBc/Hz @ 10 kHz

  • 90 dBc/Hz @ 100 kHz

Rechazo e Interferencias

• Rechazo de Imagen: ≥ 40 dB

• Aislamiento de Crosstalk: ≥ 20 dB

• Espurios de salida: -45 dBc máx.

• VSWR de salida: 2.2:1

Alimentación y Condiciones de Operación

• Señales de Control:

  • Ca (V): 11.0 ~ 14.5 V

  • Cb (H): 16.0 ~ 20.0 V

  • Cc: 22 ± 4 kHz

• Alimentación: 12V ~ 20V, consumo máx. 80 mA

• Rango de Temperatura Operativa: -10 °C ~ +60 °C
