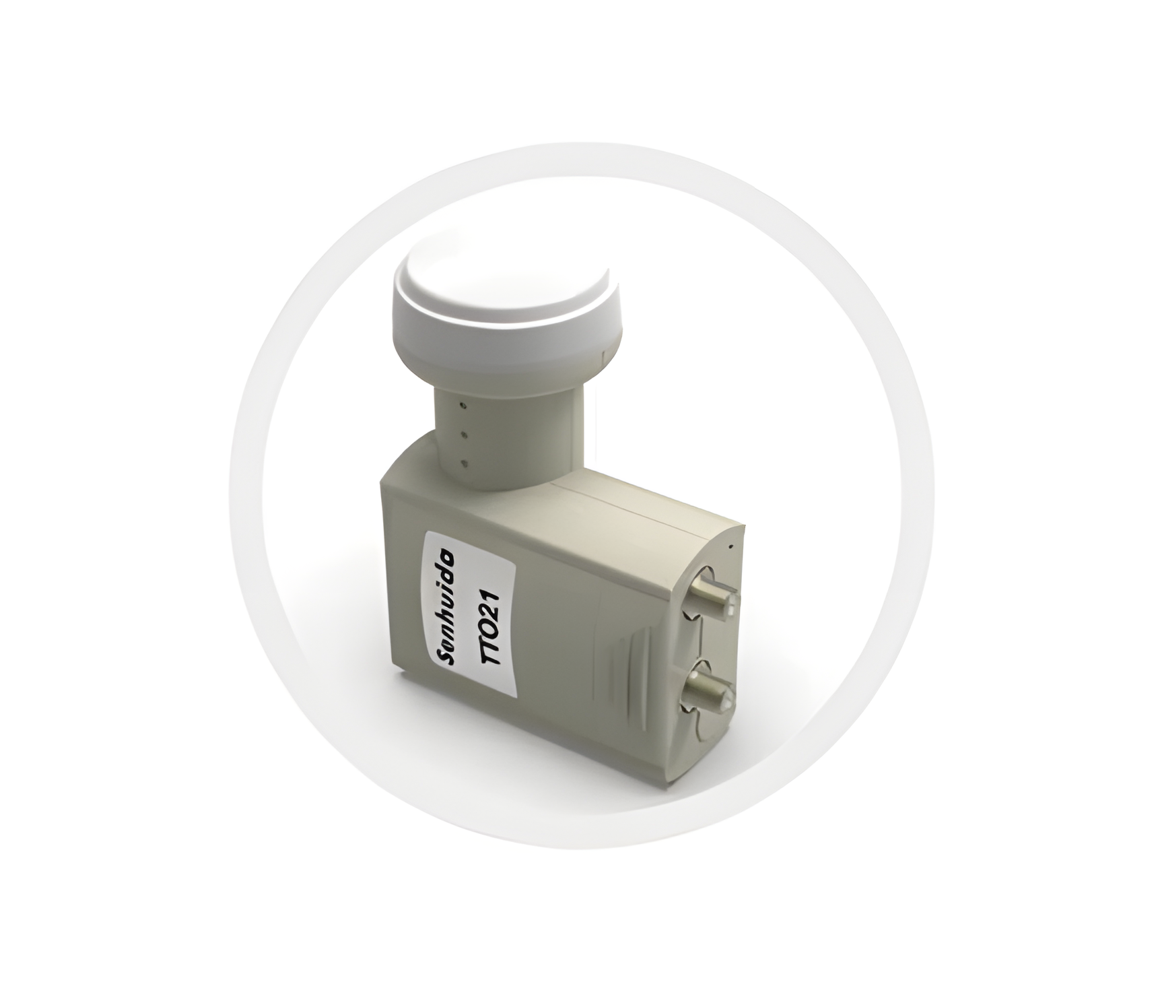

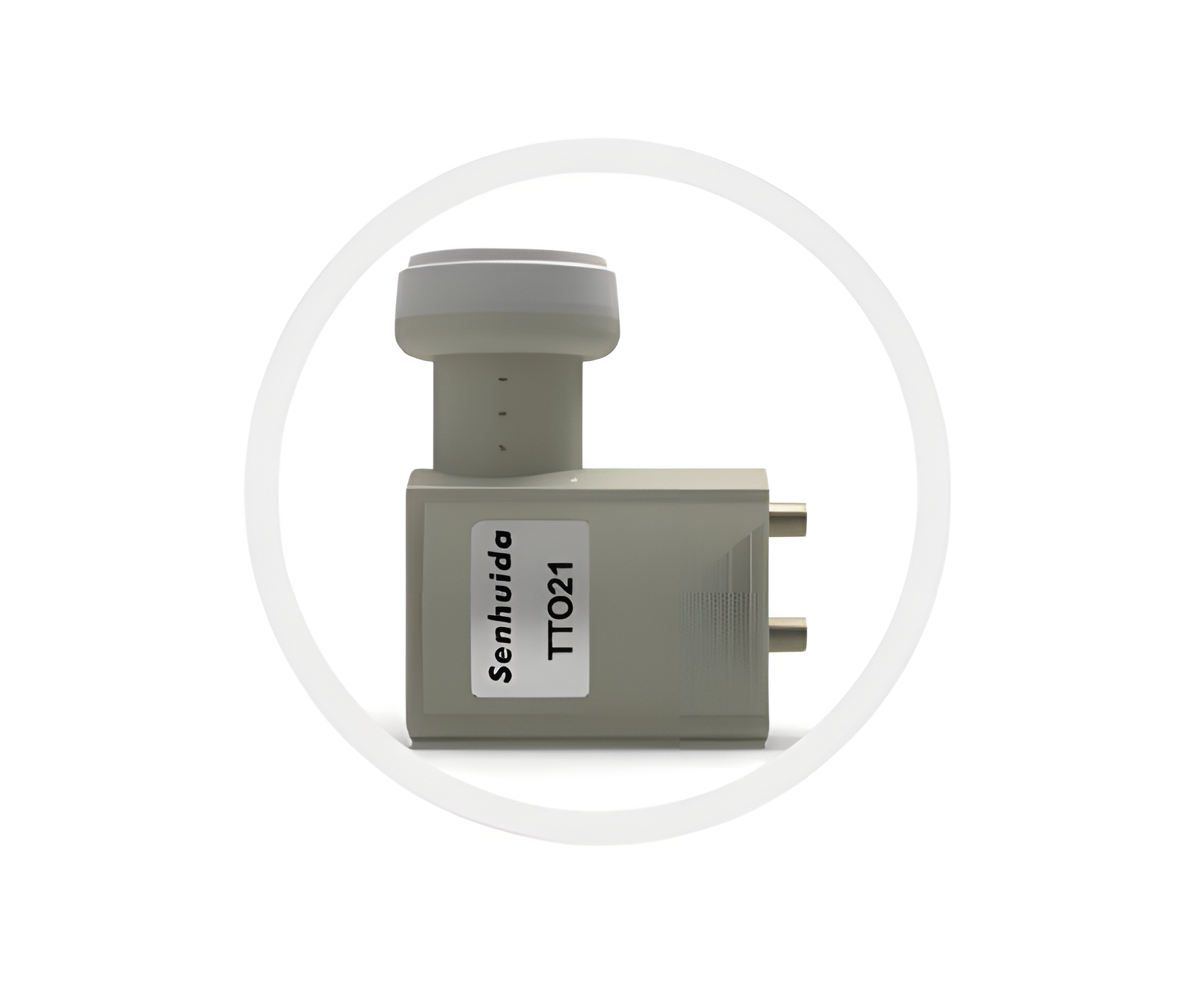

LNB TTO21 (CASS)

El LNB TTO21 de Senhuidá está diseñado para aplicaciones de recepción satelital que requieren alta estabilidad, bajo nivel de ruido y una cobertura completa en polarización Horizontal y Vertical. Incorpora un oscilador local doble para optimizar el desempeño según la polarización y garantiza un excelente rechazo de banda terrestre, asegurando señales limpias incluso en entornos exigentes.

Características Técnicas

• Frecuencia de entrada Vertical: 12.06 – 12.70 GHz

• Frecuencia de entrada Horizontal: 12.20 – 12.68 GHz

• Frecuencia de entrada terrestre: 174 – 700 MHz

• Rango de frecuencia de salida:

  • Vertical: 950 – 2150 MHz

  • Horizontal: 950 – 1430 MHz

• Oscilador local:

  • LO1 (Vertical): 10.550 MHz

  • LO2 (Horizontal): 11.250 MHz

• Figura de ruido: < 1 dB

• Estabilidad del LO @ 25°C: ±1.0 MHz

• Deriva de temperatura del LO (-30°C ~ +60°C): ±2.0 MHz

• Fase de ruido:

  • @ 1 kHz: -60 dBc/Hz

  • @ 10 kHz: -80 dBc/Hz

  • @ 100 kHz: -100 dBc/Hz

• Ganancia de conversión: 52 – 65 dB

• Planicidad de ganancia: ±3.0 dB

• Aplanamiento @ 36 MHz: ±1.0 dB

• Punto de compresión 1 dB: ≥ +3 dBm

• Rechazo de banda terrestre a salida CASS: ≥ 30 dB

• Rechazo por polarización cruzada: ≥ 20 dB

• Inserción de pérdidas terrestres: ≤ 5 dB (174–700 MHz)

• Rechazo de imagen: ≥ 40 dB

• Nivel de retorno de salida: ≥ 10 dB

• Espurios en banda: ≤ -60 dBc

• Nivel de salida @ 1400 MHz (2° armónico): ≤ -60 dBm

Características Eléctricas y Mecánicas

• Impedancia de salida: 75 Ω (F-Type)

• Alimentación DC: 16.0 V – 20.0 V

• Consumo de corriente: < 200 mA @ 18 V

• Polarización soportada: H / V

• Conectores: F hembra

• Rango de temperatura de operación: -30 °C ~ +60 °C

Ventajas Destacadas

• Bajo nivel de ruido (<1 dB) para mayor calidad de señal.

• Dual LO para desempeño optimizado en polarización Horizontal y Vertical.

• Excelente rechazo de interferencias terrestres y espurias.

• Diseño robusto para operación en exteriores bajo condiciones extremas.

• Ideal para aplicaciones en sistemas de TV satelital y comunicaciones VSAT.

Aplicaciones

• Recepción de televisión satelital (DTH).

• Redes VSAT y enlaces de datos por satélite.

• Instalaciones en entornos de alta interferencia terrestre.

• Sistemas profesionales de distribución de señal satelital.
