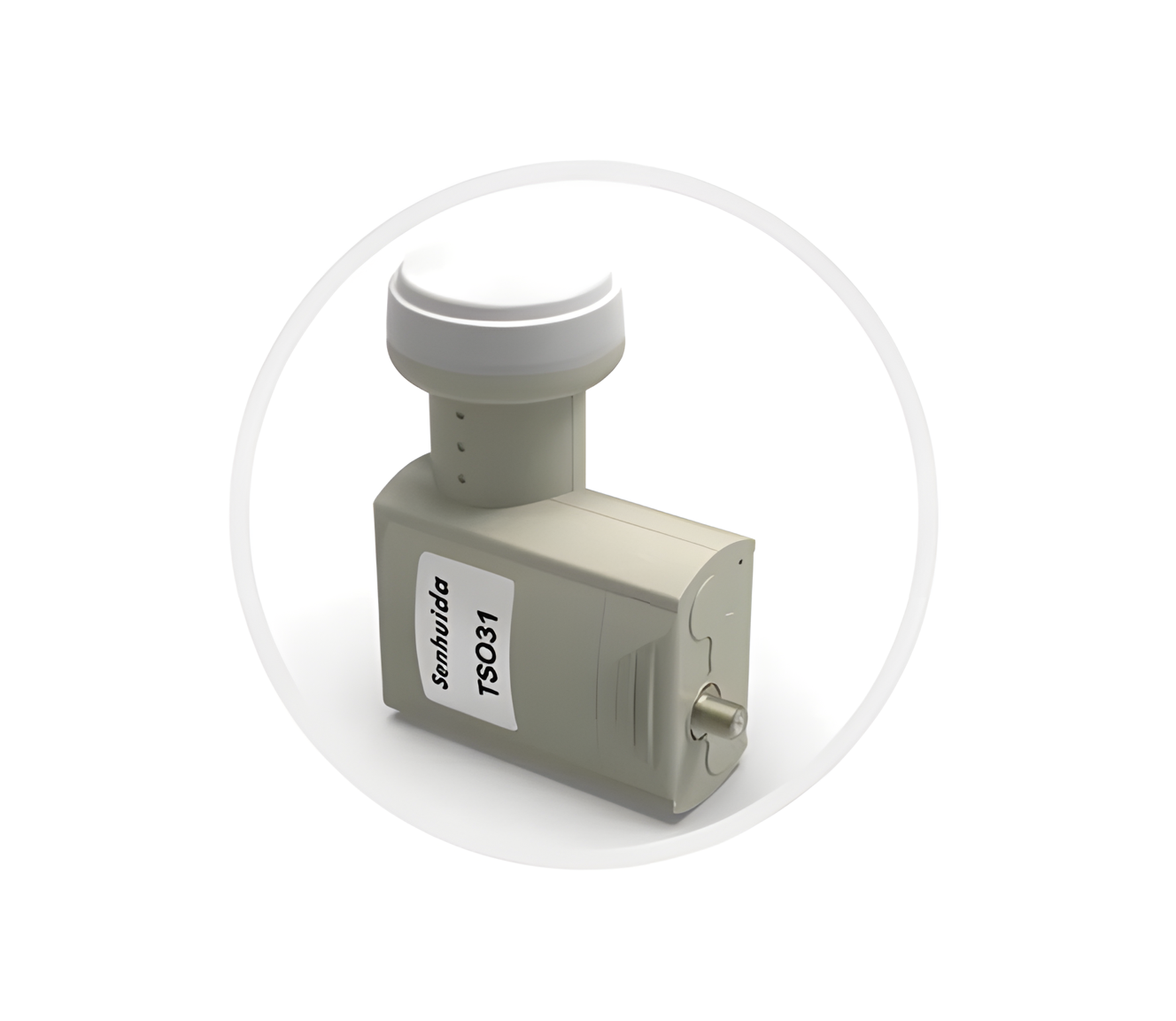

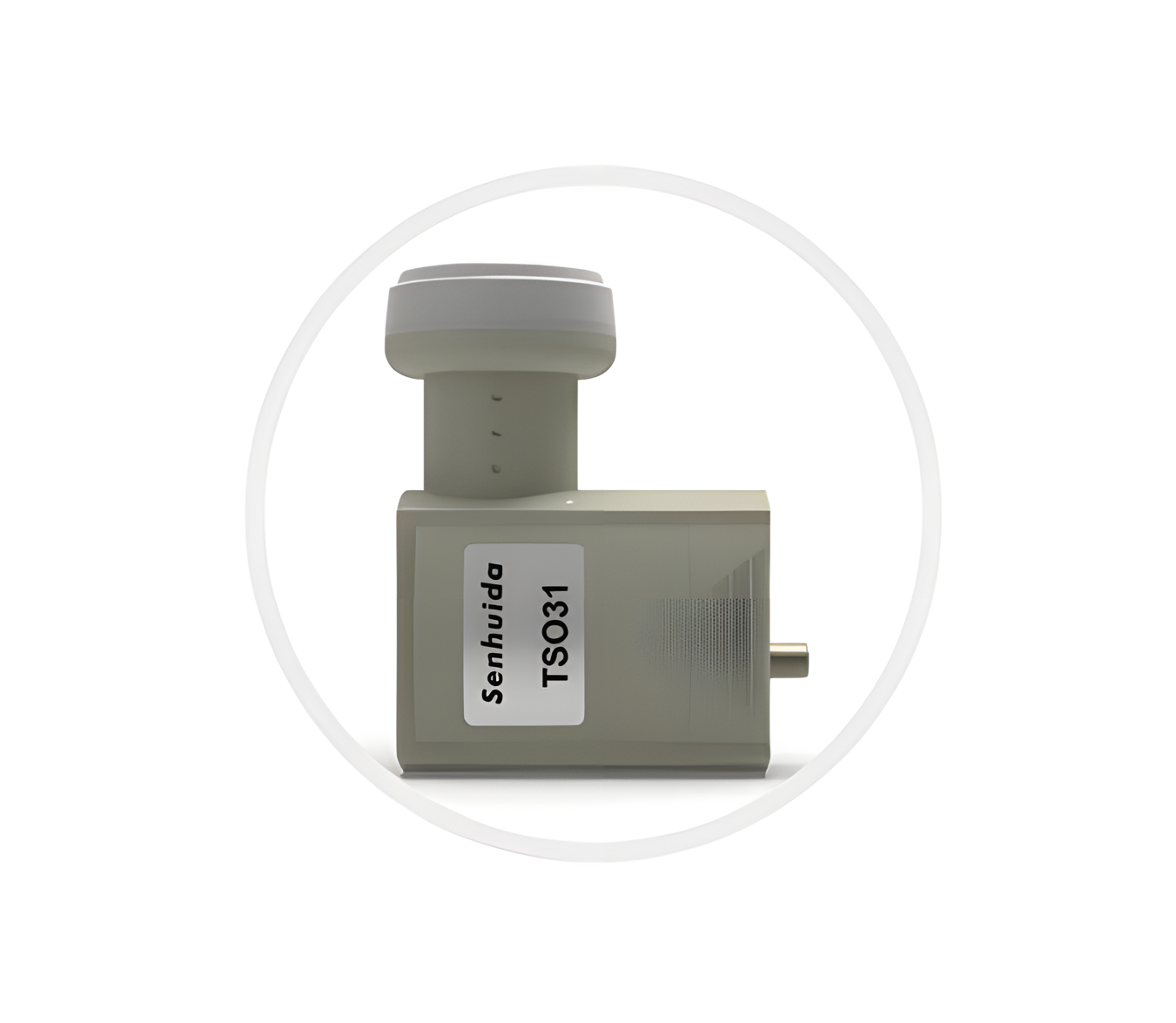

LNB Universal Triple Banda Senhuida TSO31

El LNB universal Senhuida TSO31 está diseñado para aplicaciones de recepción satelital en triple banda Ku, ofreciendo un desempeño de alta estabilidad y bajo nivel de ruido. Su construcción compacta y robusta asegura confiabilidad en entornos exigentes, mientras que su capacidad multibanda lo convierte en una solución flexible y eficiente para sistemas de TV satelital y enlaces VSAT.

Características Técnicas

• Modelo: TSO31

• Band(1) I/P Frequency Range: 10.950 ~ 11.280 GHz

• O/P Frequency Range: 950 ~ 1280 MHz

• LO Frequency: 10 GHz

• Noise Figure: 1.0 dB (máx.)

• Band(2) I/P Frequency Range: 11.037 ~ 11.450 GHz

• O/P Frequency Range: 1367 ~ 1780 MHz

• LO Frequency: 9.67 GHz

• Noise Figure: 0.8 dB (máx.)

• Band(3) I/P Frequency Range: 11.770 ~ 12.072 GHz

• O/P Frequency Range: 1848 ~ 2150 MHz

• LO Frequency: 9.922 GHz

• Noise Figure: 0.8 dB (máx.)

• LO Initial Accuracy: ±1 MHz

• LO Temperature Drift: ±3 MHz

• LO Phase Noise @ 1KHz: -50 dBc/Hz

• LO Phase Noise @ 10KHz: -70 dBc/Hz

• LO Phase Noise @ 100KHz: -90 dBc/Hz

• Conversion Gain: 55–65 dB

• Gain Variation: 7 dB

• Image Rejection: 40 dB (mín.)

• O/P 1 dB Compression Point: 0 dBm (mín.)

• Crosstalk Isolation: 20 dB (mín.)

• Control Signals Ca [V]: 11.0 ~ 14.5 V

• Control Signals Cb [H]: 16.0 ~ 20.0 V

• Control Signals Cc: 22 ± 4 kHz

• O/P Spurious: -45 dBm (máx.)

• O/P VSWR: 2.0:1

• Radiated Interference (990 MHz): -50 dBm (máx.)

• DC Power: 12V~20V @ 160 mA (máx.)

• Working Temperature: -30 °C ~ +70 °C

Ventajas Destacadas

• Soporte para triple banda Ku, ampliando las opciones de recepción satelital.

• Bajo ruido (0.8 dB típico), asegurando una señal más clara y estable.

• Alta precisión y estabilidad en frecuencia LO para servicios de alta calidad.

• Diseño compacto y compatibilidad universal con sistemas DTH y VSAT.

Aplicaciones

• Recepción de televisión satelital (DTH).

• Sistemas VSAT en triple banda Ku.

• Redes de telecomunicaciones satelitales que requieren flexibilidad de frecuencia.

• Entornos profesionales y domésticos donde se necesite señal confiable y de bajo ruido.
