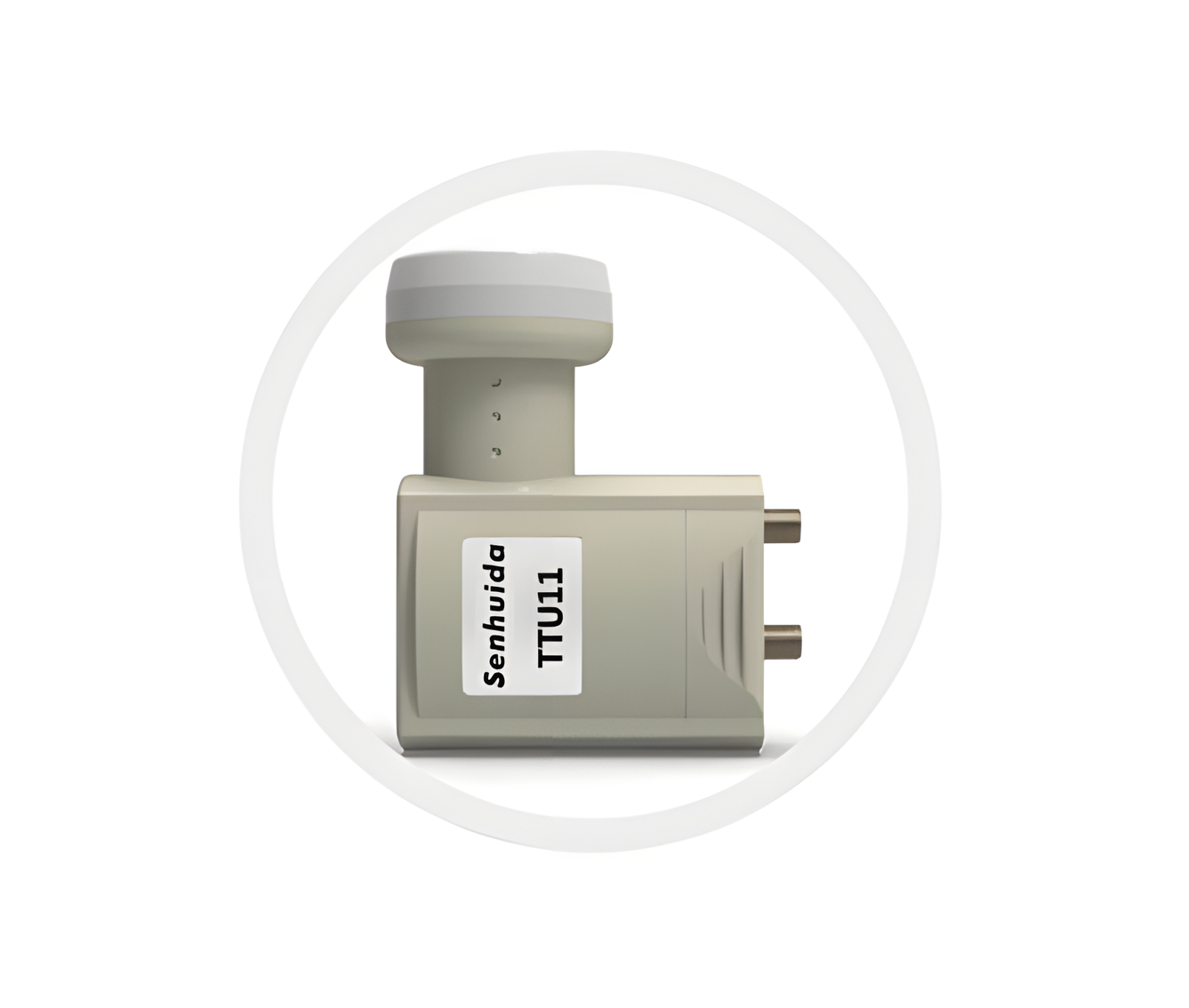

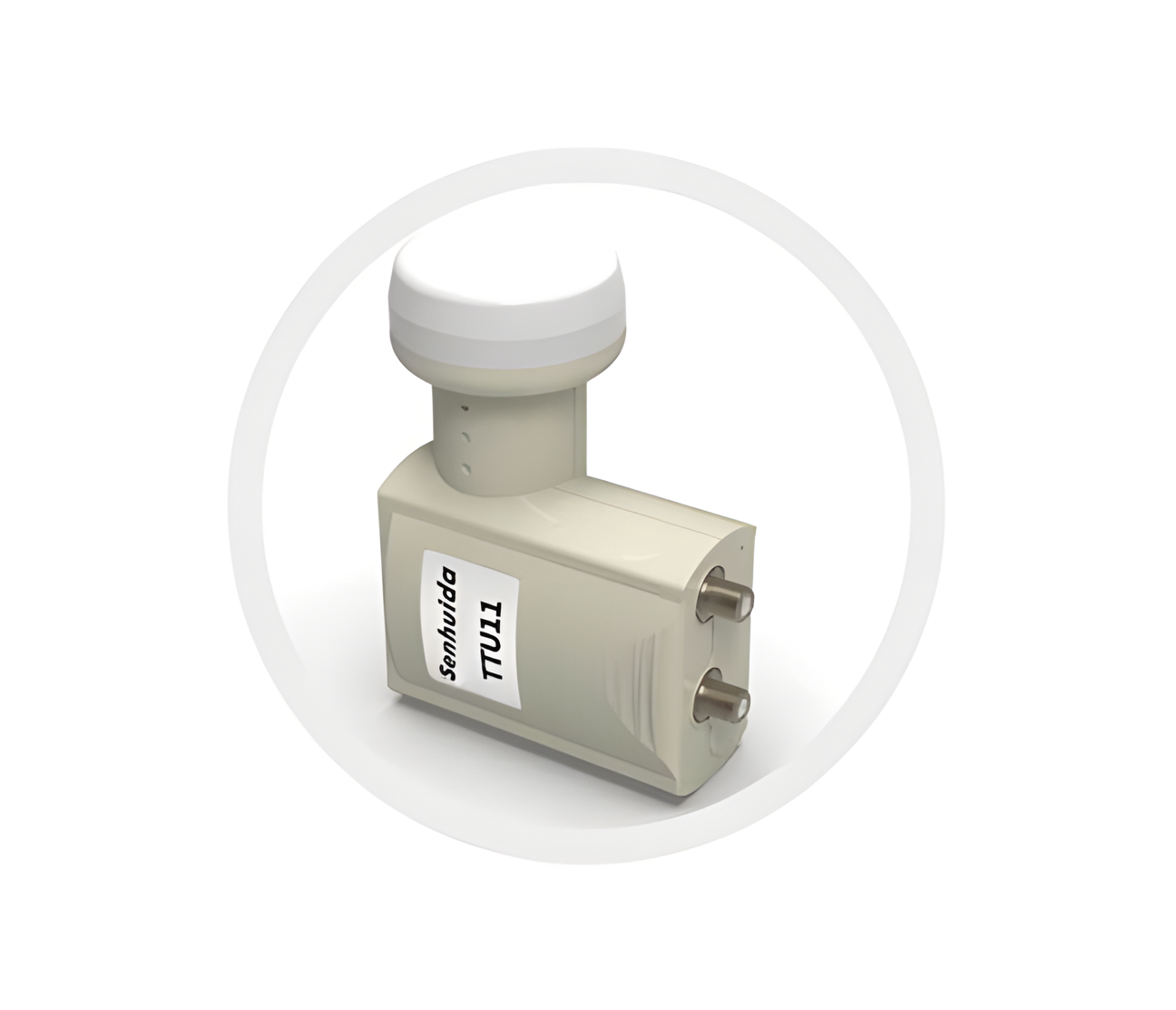

LNB Universal Twin TTU11

El TTU11 es un LNB Universal Twin diseñado para ofrecer máxima eficiencia en la recepción satelital en banda Ku. Gracias a su bajo nivel de ruido (Noise Figure de 0.8 dB máx.), garantiza una señal clara y estable incluso en condiciones exigentes. Su construcción compacta con doble salida lo convierte en la opción ideal para instalaciones residenciales o comerciales que requieren conectar hasta dos receptores directamente a la antena.

Características Técnicas

• Rango de Frecuencia de Entrada (I/P): 10.7 ~ 11.7 GHz

• Rango de Frecuencia de Salida (O/P): 950 ~ 1950 MHz

• Frecuencia del Oscilador Local (LO): 9.75 GHz

• Figura de Ruido: 0.8 dB (máx.)

• Precisión Inicial LO: ±1 MHz

• Deriva de Temperatura LO: ±3 MHz

• Ruido de Fase LO:

  • @1 kHz: 50 dBc/Hz

  • @10 kHz: 75 dBc/Hz

  • @100 kHz: 90 dBc/Hz

• Ganancia de Conversión: 56 ~ 65 dB

• Variación de Ganancia: 7 dB

• Rechazo de Imagen: 40 dB (mín.)

• Punto de Compresión 1 dB (O/P): 0 dBm (mín.)

• Aislamiento de Diácrona (Crosstalk): 20 dB (mín.)

• Señales de Control:

  • Ca (Vertical): 11.0 ~ 14.5 V

  • Cb (Horizontal): 16.0 ~ 20.0 V

• Señales de Control Adicionales (Cc): 22 ± 4 kHz

• Espurios de Salida (O/P Spurious): -45 dBc (máx.)

• O/P VSWR: 2.2:1

Alimentación y Condiciones de Operación

• Alimentación DC: 12V ~ 20V @ 80 mA (máx.)

• Temperatura de Operación: -30 °C ~ +70 °C

Ventajas Destacadas

• Doble salida (Twin) para conexión simultánea de dos decodificadores.

• Bajo nivel de ruido (0.8 dB), asegurando alta calidad de recepción.

• Alta ganancia (hasta 65 dB) para compensar pérdidas por cableado largo.

• Compatible con sistemas satelitales estándar en banda Ku.

• Resistente a condiciones extremas de temperatura, ideal para exteriores.

Aplicaciones

• Instalaciones residenciales con dos receptores independientes.

• Proyectos de TV satelital con distribución directa.

• Ampliación de sistemas existentes que requieren más de un punto de visualización.

• Uso en entornos con condiciones climáticas adversas, gracias a su robustez.
