Medidor Óptico Multifunción FH01500PLUS – Optical Explorer

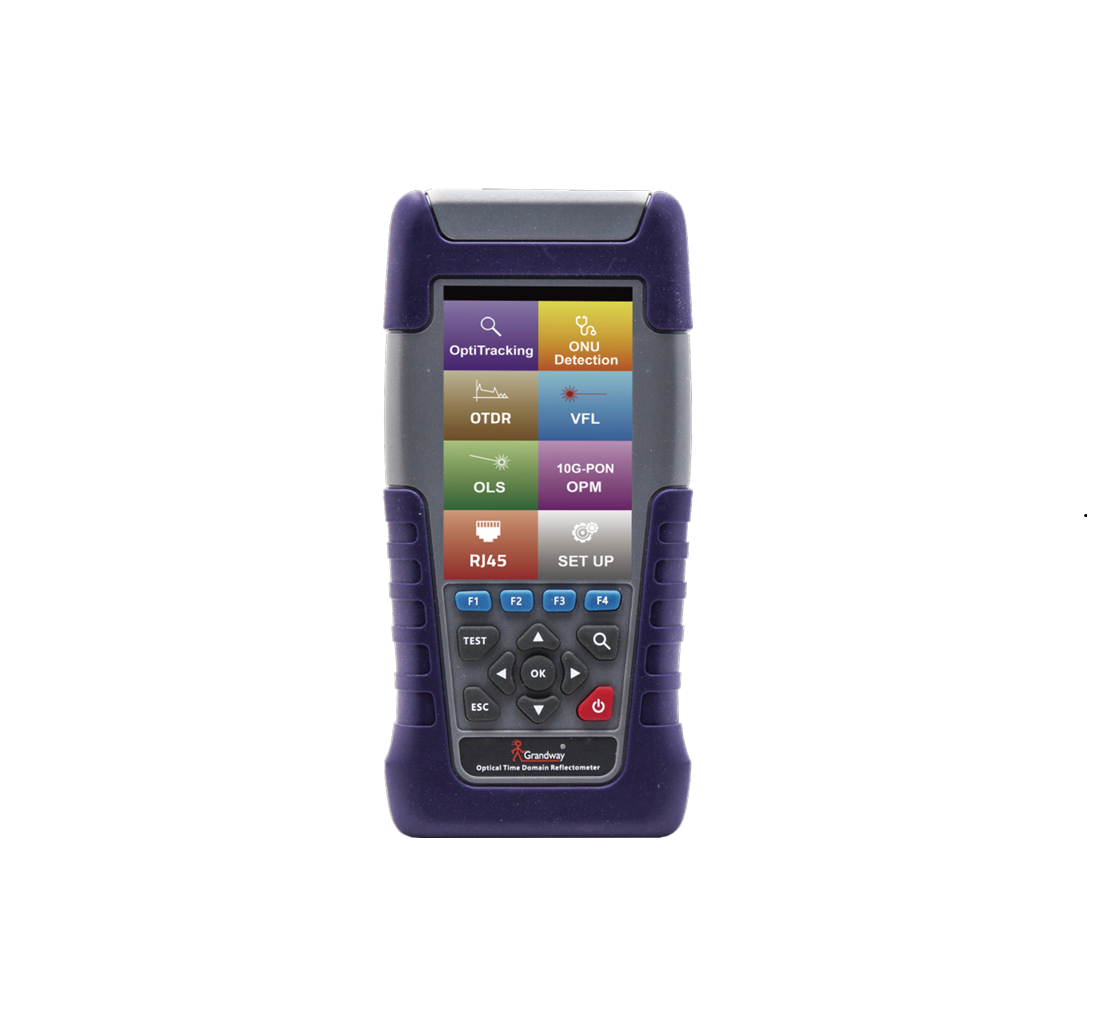

El FH01500PLUS Optical Explorer es una herramienta profesional diseñada para pruebas y diagnóstico en redes de fibra óptica, especialmente en entornos FTTX y PON. Este equipo permite realizar trazados precisos de enlaces, identificación del estado de las ONU, mediciones de pérdida de inserción y verificación de conectividad entre conectores y splitters. Su capacidad para trabajar con distancias de hasta 60 km y su compatibilidad con múltiples módulos de prueba lo convierten en un instrumento esencial para instaladores, técnicos de mantenimiento y operadores de redes ópticas.

Además, incorpora funciones avanzadas como OTDR de 1650 nm con filtro, medidor de potencia óptica PON, fuente láser estable, localizador visual de fallas (VFL) y prueba de cables RJ45. Su conectividad Bluetooth y la compatibilidad con aplicaciones móviles permiten una gestión y visualización remota de resultados, optimizando el trabajo en campo.

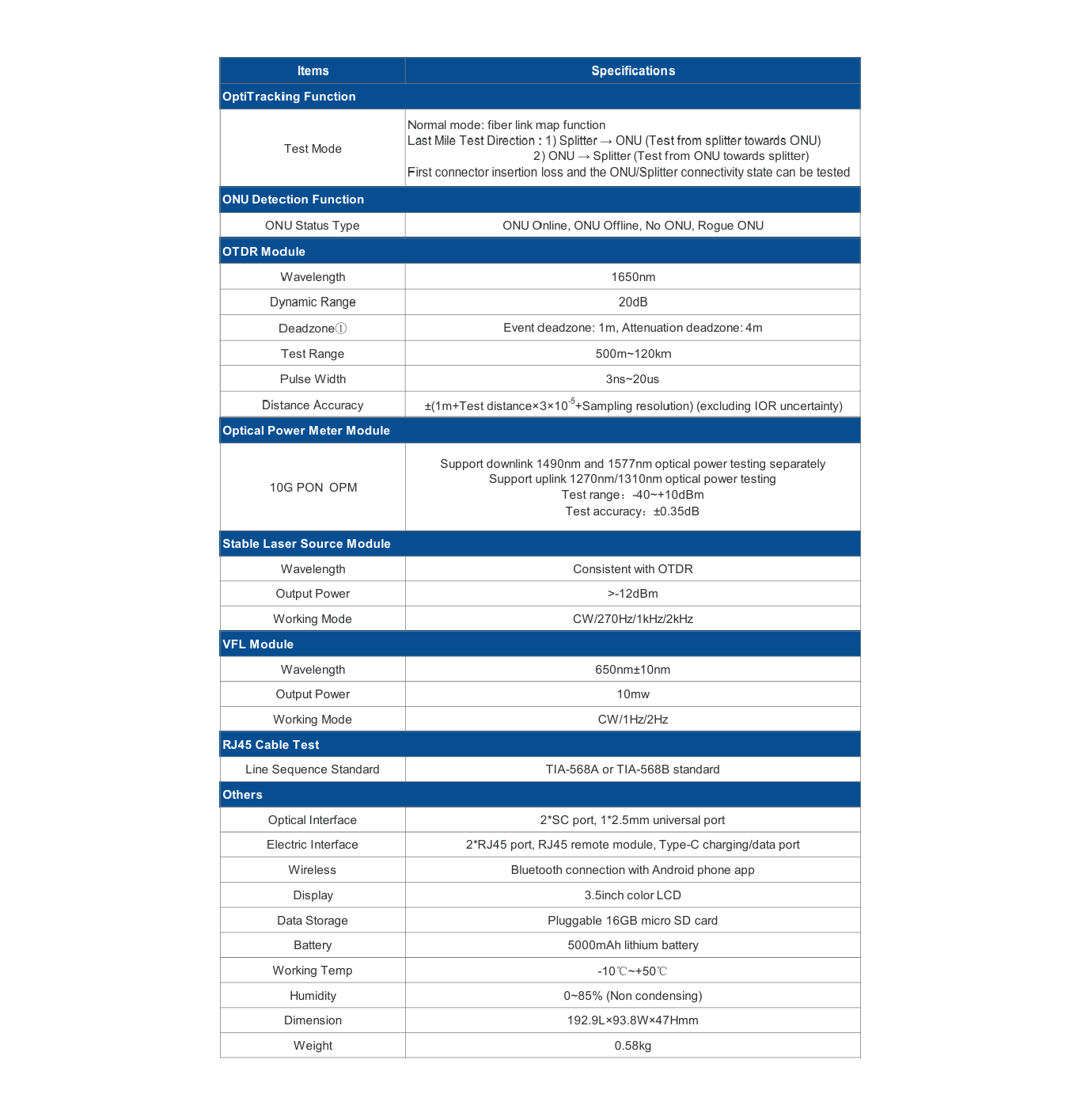

Características Técnicas Principales

• Funciones de prueba:

  • Mapeo de enlace de fibra (modo normal)

  • Diagnóstico de última milla: pruebas de splitter → ONU y ONU → splitter

  • Medición de pérdida en el primer conector y verificación de estado de conectividad ONU/Splitter

• Detección de ONU: Estados soportados: ONU Online, Offline, No ONU, ONU no autorizada

• Módulo OTDR:

  • Longitud de onda: 1650 nm

  • Rango dinámico: 20 dB

  • Zona muerta: evento 1 m / atenuación 4 m

  • Rango de prueba: 500 m a 120 km

  • Precisión de distancia: ±(1 m + distancia × 3 × 10⁻⁵)

• Módulo de medidor de potencia óptica PON:

  • Soporte para bajada: 1490 nm y 1577 nm

  • Soporte para subida: 1270 nm y 1310 nm

  • Rango: -40 a +10 dBm

  • Precisión: ±0,35 dB

• Fuente láser estable:

  • Longitud de onda: igual al OTDR

  • Potencia de salida: > -12 dBm

  • Modos de trabajo: CW / 270 Hz / 1 kHz / 2 kHz

• VFL (Localizador visual de fallas):

  • Longitud de onda: 650 nm ±10 nm

  • Potencia: 10 mW

  • Modos: CW / 1 Hz / 2 Hz

• Prueba de cables RJ45: Cumple con estándar TIA-568A/B

• Interfaz y almacenamiento:

  • Puertos ópticos: 2 × SC y 1 × 2,5 mm universal

  • Puertos eléctricos: 2 × RJ45, módulo de prueba RJ45, puerto Type-C

  • Pantalla LCD a color de 3,5"

  • Almacenamiento: microSD extraíble de 16 GB

• Batería: 5000 mAh de litio recargable

• Dimensiones y peso: 192,9 × 93,8 × 47 mm / 0,58 kg

• Rango de temperatura: -10 °C a +50 °C / Humedad 0-85% sin condensación
