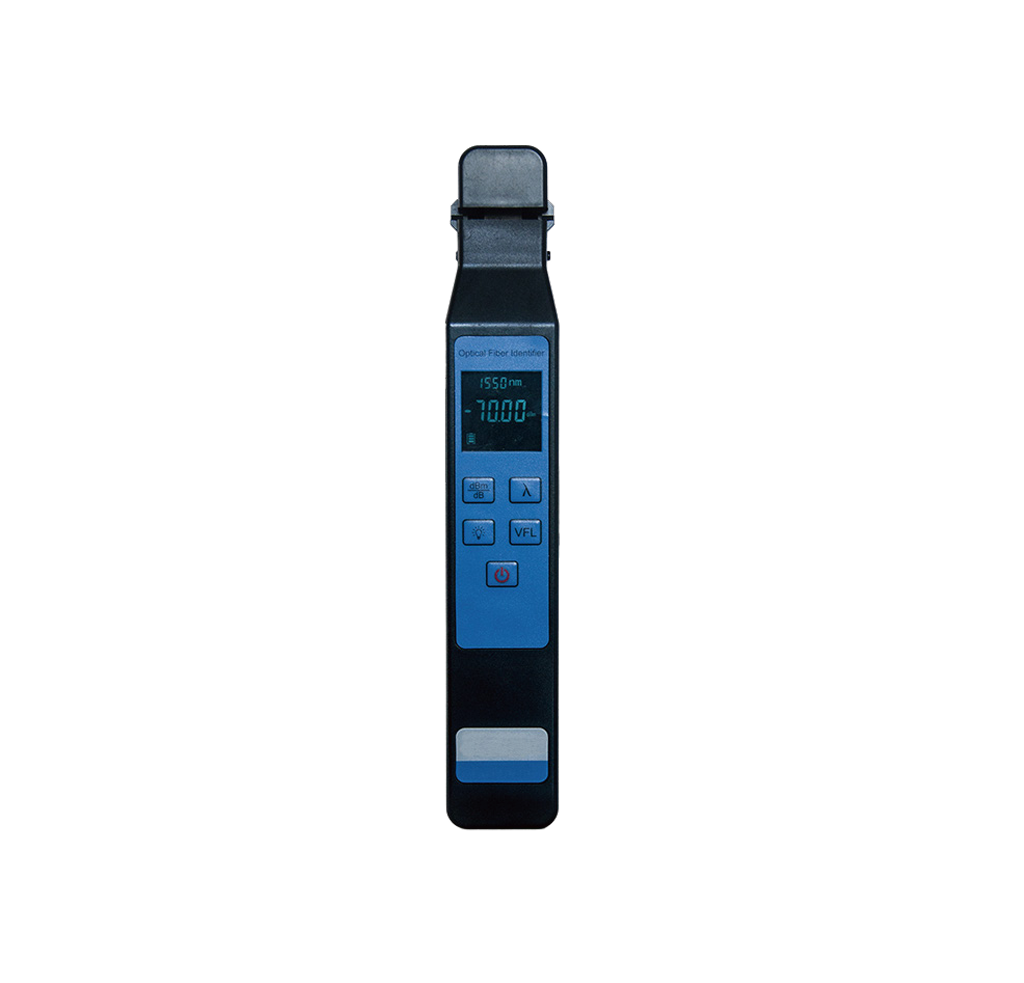

OFI-5 Optical Fiber Identifier

El OFI-5 es un identificador de fibra óptica multifunción que integra tres herramientas en un solo dispositivo: identificador de fibra, medidor de potencia óptica (OPM) y localizador visual de fallas (VFL). Su diseño portátil y pantalla LED a color permiten una lectura clara y rápida de la información. Gracias a su sistema de sujeción metálico, no requiere cambio de adaptadores, y es capaz de identificar señales ópticas moduladas en frecuencias de 270 Hz, 1 kHz y 2 kHz, así como medir potencia y localizar fibras específicas con gran precisión.

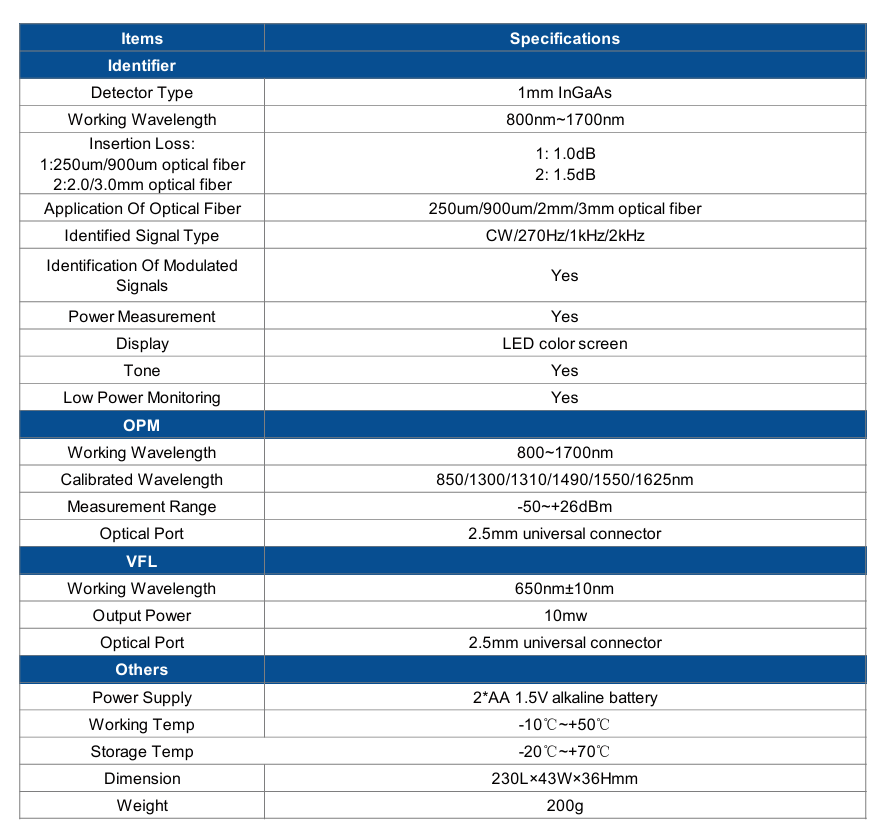

Especificaciones técnicas:

• Tipo de detector: InGaAs de 1 mm

• Longitud de onda de trabajo: 800~1700 nm

• Pérdida por inserción: 1.0 dB (fibra óptica de 1.25 mm/0.9 mm) y 1.5 dB (fibra de 2.2/3.0 mm)

• Compatibilidad de fibra: 250 μm / 900 μm / 2 mm / 3 mm

• Tipo de señal identificada: CW / 270 Hz / 1 kHz / 2 kHz

• Identificación de señales moduladas: Sí

• Medición de potencia: Sí

• Pantalla: LED a color

• Función de tono: Sí

• Monitoreo de baja potencia: Sí

Módulo OPM:

• Rango de medición: -50 ~ +26 dBm

• Longitud de onda calibrada: 850/1300/1310/1490/1550/1625 nm

• Puerto óptico: Conector universal de 2.5 mm

Módulo VFL:

• Longitud de onda: 650 nm ±10 nm

• Potencia de salida: 10 mW

• Puerto óptico: Conector de 2.5 mm

Datos generales:

• Alimentación: 2 baterías AA alcalinas de 1.5 V

• Temperatura de operación: -10 °C ~ +50 °C

• Temperatura de almacenamiento: -20 °C ~ +70 °C

• Dimensiones: 230 × 43 × 36 mm

• Peso: 200 g
