OTDR Inteligente MINI1000 – Medición Precisa y Portátil para Redes de Fibra Óptica

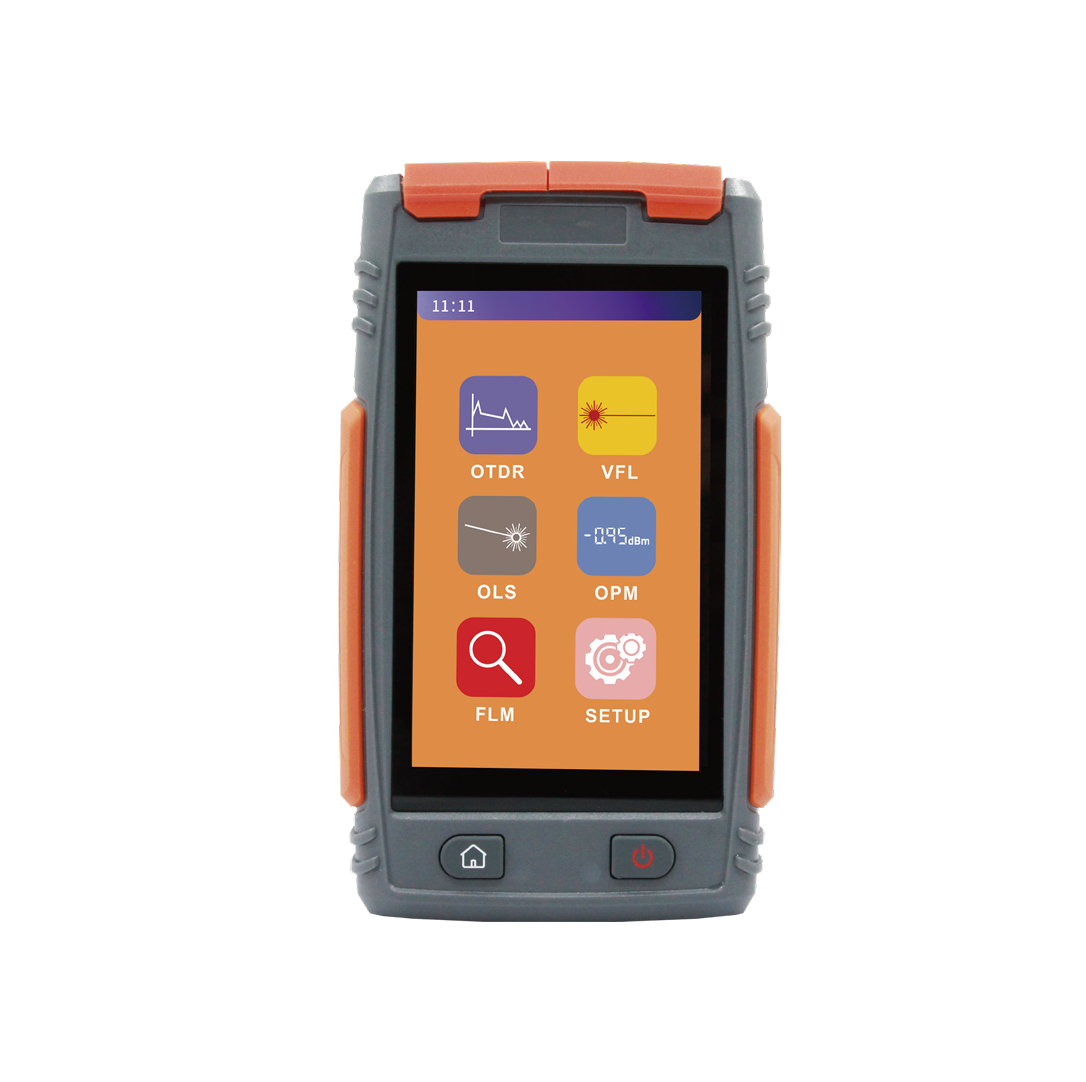

El MINI1000 Smart OTDR es un equipo compacto y de alto rendimiento diseñado para pruebas rápidas y precisas en redes de fibra óptica. Con su pantalla táctil a color de 4 pulgadas y diseño portátil, es ideal para técnicos en terreno que necesitan movilidad y resultados confiables.

Este OTDR integra múltiples funciones en un solo dispositivo: localizador visual de fallas (VFL) de 10 mW, fuente láser estable, medidor de potencia óptica, mapa de enlace de fibra y linterna incorporada. Su interfaz intuitiva tipo smartphone permite un manejo ágil y su capacidad de prueba en tiempo real asegura diagnósticos rápidos.

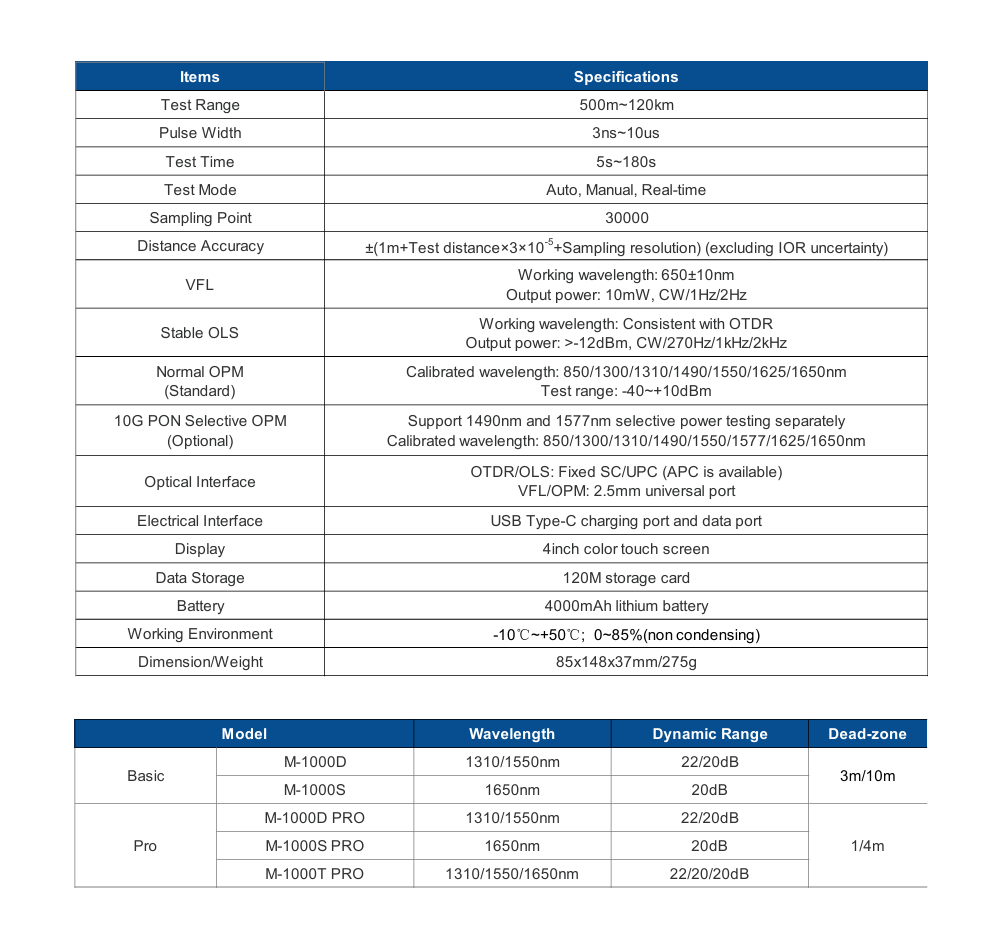

Características Técnicas Principales

• Rango de medición: 500 m ~ 120 km

• Ancho de pulso: 3 ns ~ 10 μs

• Tiempo de prueba: 5 s ~ 180 s

• Modos de prueba: Automático, manual y en tiempo real

• Puntos de muestreo: 30,000

• Precisión de distancia: ± (1 m + distancia de prueba × 3×10⁻⁵ + resolución de muestreo)

• Pantalla: LCD táctil a color de 4"

• Almacenamiento: Memoria interna de 120 MB

• Batería: Li-ion 4000 mAh

• Entorno de trabajo: -10 °C ~ +50 °C / 0–85 % HR (sin condensación)

• Dimensiones y peso: 85 × 148 × 37 mm / 275 g

Funciones Integradas

VFL:

• Longitud de onda: 650 ± 10 nm

• Potencia de salida: 10 mW

• Modos: CW / 1 Hz / 2 Hz

OLS Estable:

• Longitud de onda consistente con OTDR

• Potencia de salida: > -12 dBm, CW / 270 Hz / 1 kHz / 2 kHz

OPM Normal (Estándar):

• Longitudes calibradas: 850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm

• Rango: -40 ~ +10 dBm

OPM Selectivo 10G PON (Opcional):

• Soporta medición selectiva de 1490 nm y 1577 nm por separado

• Longitudes calibradas: 850 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
