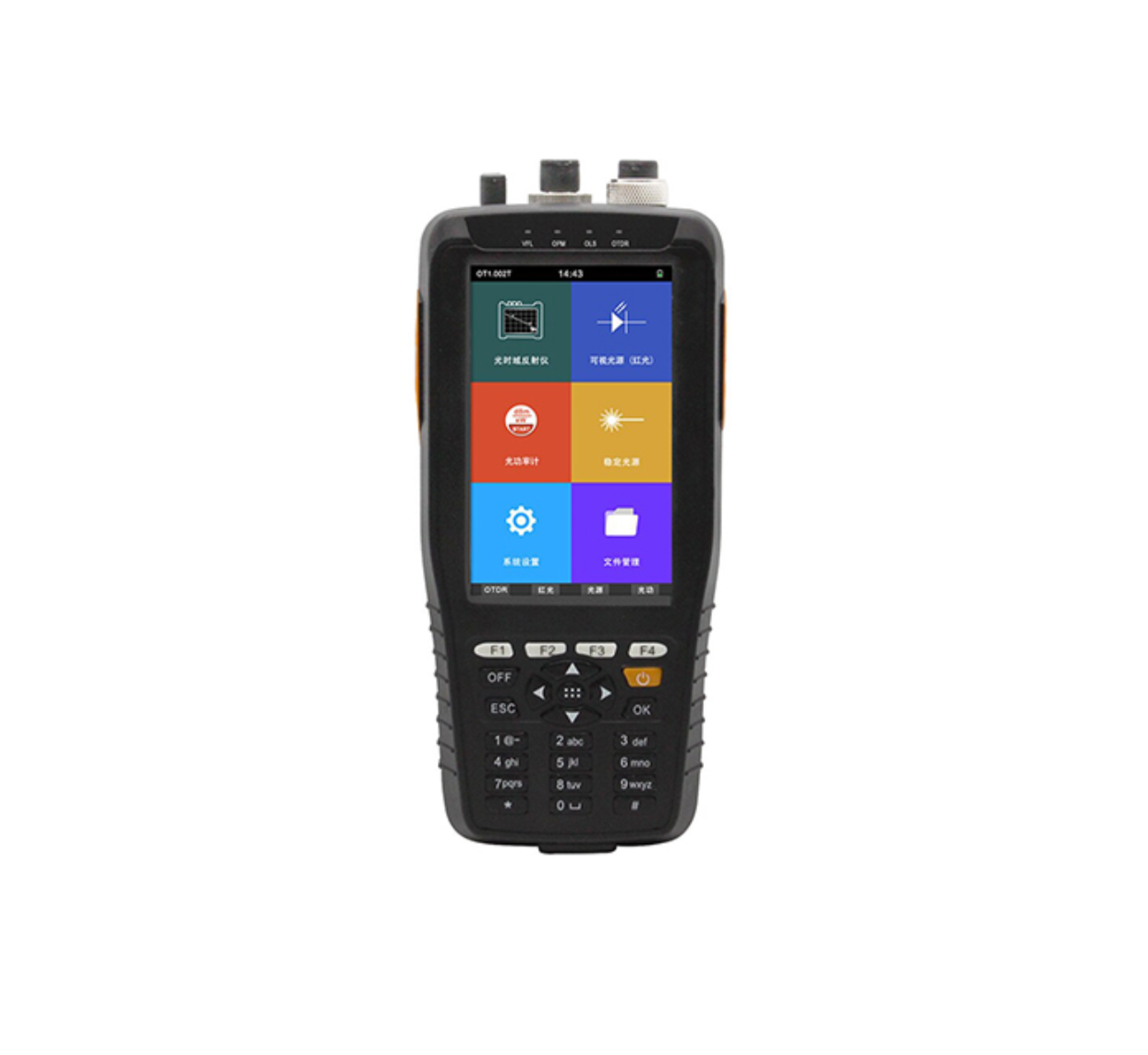

OTDR Multifunción TM290T con VFL, Medidor de Potencia y Fuente de Luz

El TM290T es un equipo de medición profesional todo-en-uno diseñado para la instalación, certificación y mantenimiento de redes de fibra óptica, especialmente en entornos FTTx y telecomunicaciones de largo alcance. Combina en un solo dispositivo cuatro herramientas esenciales: OTDR, localizador visual de fallas (VFL), medidor de potencia óptica y fuente emisora de luz, optimizando tiempo y espacio en campo.

Su núcleo OTDR permite detectar y analizar eventos en la fibra con alta precisión, identificando pérdidas, empalmes y rupturas incluso en distancias de hasta 60 km. Gracias a su zona muerta reducida (2 m en reflexión y 12 m en atenuación), es ideal para pruebas en tramos cortos y largos, manteniendo un alto nivel de detalle en los resultados.

El VFL integrado facilita la localización visual inmediata de roturas y microcurvaturas en fibras monomodo o multimodo, emitiendo una potente señal láser visible a 650 nm. Por su parte, el medidor de potencia óptica admite una amplia gama de longitudes de onda (800–1650 nm) y rangos de medición que van desde -70 hasta +26 dBm según el modo, asegurando lecturas precisas gracias a su detector InGaAs de alta sensibilidad.

Finalmente, la fuente de luz óptica FP-LD proporciona longitudes de onda estables (1310/1550 nm) con modulación CW y en frecuencias de prueba (270 Hz, 1 kHz, 2 kHz), lo que permite realizar mediciones de pérdida y continuidad con gran fiabilidad.

Características destacadas:

• OTDR:

  • Longitudes de onda: 1310/1550 nm

  • Rango dinámico: 22/20 dB

  • Distancia máxima de medición: 0–60 km

  • Precisión: ± (1 m + 2 × 10⁻⁴ × distancia)

  • Memoria para 100 registros de prueba

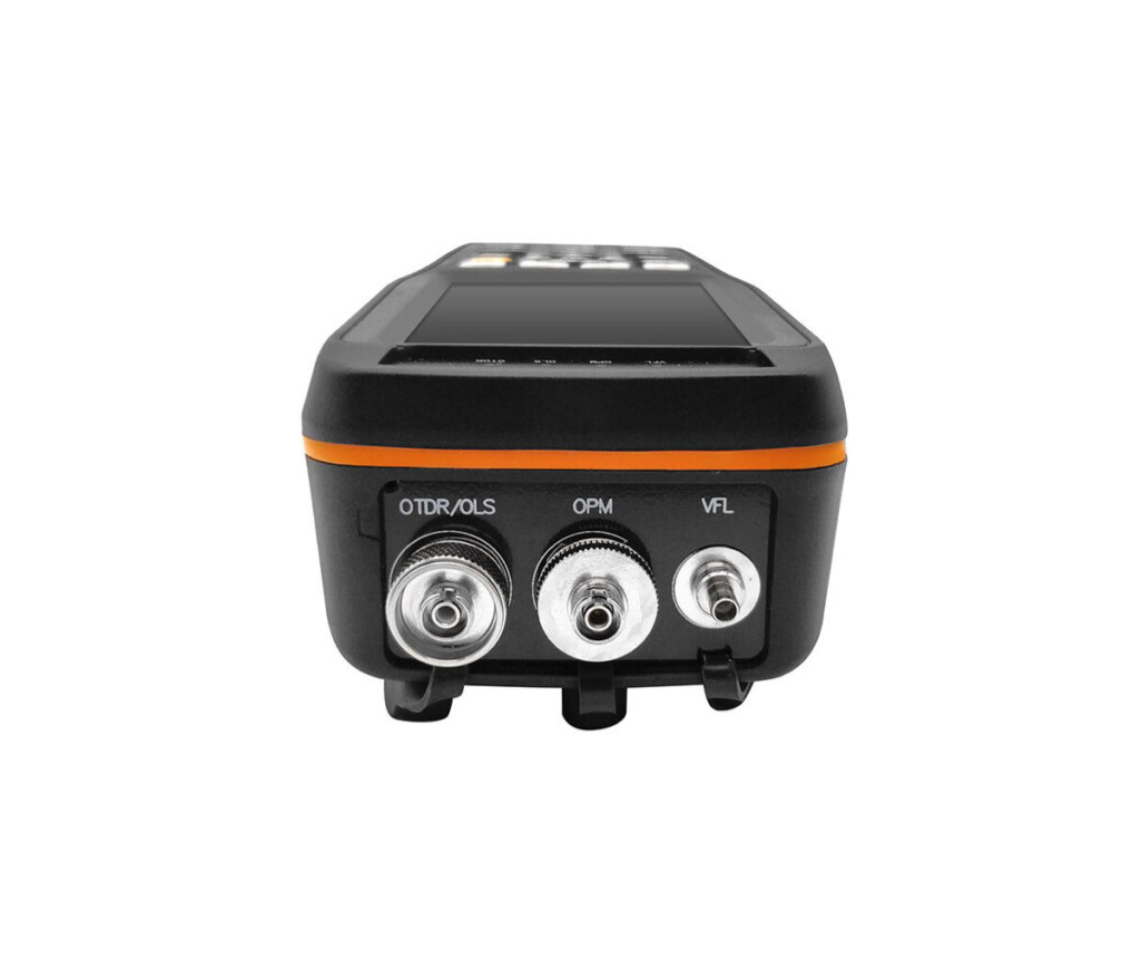

  • Conectores FC/PC y SC/PC

• VFL (Localizador Visual de Fallas):

  • Longitud de onda: 650 nm

  • Potencia: ≥ 10 mW

  • Modos: luz continua y parpadeo (0, 1 y 2 Hz)

  • Compatible con fibra monomodo y multimodo

• Medidor de Potencia Óptica:

  • Rango de medición: -70 ~ +10 dBm o -50 ~ +26 dBm

  • Rango de longitud de onda: 800 ~ 1650 nm

  • Detector InGaAs de alta sensibilidad

  • Precisión ≤ ±3 %

  • Conectores intercambiables FC/PC y SC/PC (ST opcional)

• Fuente de Luz Óptica:

  • Longitudes de onda: 1310/1550 nm

  • Potencia de salida: ≥ -5 dBm

  • Estabilidad: ±0,04 dBm @ 20°C en 15 min

  • Modulación CW / 270 Hz / 1 kHz / 2 kHz

• Batería y diseño:

  • Batería Li-ion 8,4 V / 4400 mAh

  • Hasta 5.000 mediciones por carga

  • Peso ligero: 300 g

  • Rango de operación: -5 °C a 50 °C
